جرثقیل تک فاز برقی زنجیری

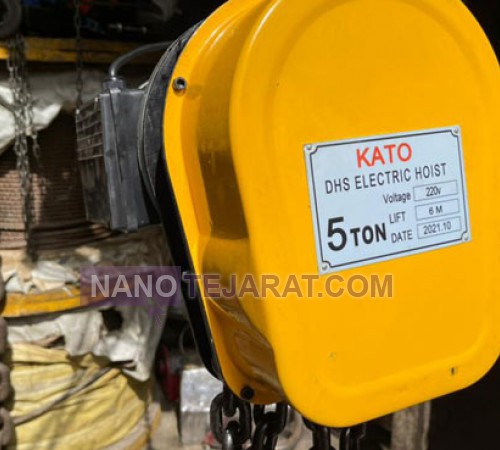

اجزا و اتصالات جرثقیل تک فاز برقی KATO

شباهت ها و تفاوت هایی بین جرثقیل های تک فاز و سه فاز زنجیری وجود دارد که اغلب در سایز موتور الکتریکی و نوع گیربکس این تفاوت ها دیده می شود. جرثقیل های برقی تک فاز KATO چین نسبت به جرثقیل های سه فاز دارای موتور الکتریکی بزرگتر و قدرتمند تری هستند چرا که می بایست جبران ولتاژ پایینتر اتصالی توسط این موتور ها انجام گیرد. الکتروگیربکس بکار گرفته شده که که در داخل یک بلوک تولید شده به روش دایکست از آلیاژ های قدرتمند آلومینیومی قرار دارد بصورت خشک کار می کنند و از این رو بر خلاف گیربکس های شناور در روغن واسکازین جرثقیل های سه فاز تا اندازه ای صدای بیشتر تولید می کنند. از نظر نوع یاتاقان برینگ بکار رفته و اتصالات تفاوت چندانی بین نمونه های جرثقیل برقی زنجیری سه فاز و تک فاز وجود ندارد. نوع زنجیر اتصالی در هر دو مورد زنجیر فولادی گرید G80 می باشد که در طول شش متر و در سایز هایی متناسب با قابلیت لیفتینگ جرثقیل سقفی زنجیری از 1 الی 5 تن متغیر می باشد. سرعت عملکرد جرثقیل های سقفی تک فاز و سه فاز اغلب نزدیک به هم بوده و بصورت تک سرعته با برند KATO عرضه می شوند. البته نمونه هایی از جرثقیل های دو سرعته برقی با برند های دیگر در مجموعه ویکی لیفت قابل عرضه هستند.

مزایا و معایب جرثقیل برقی تکفاز زنجیری

برای انتخاب و کاربری جرثقیل های سقفی برقی می بایست مزایا و معایب این ابزار آلات لیفتینگ را در مقایسه با دیگر ابزار ها بالاخص در مقایسه با جرثقیل برقی سه فاز و جرثقیل دستی مورد بررسی قرار داد. توجه به این نکته که اغلب کاربری جرثقیل برقی تکفار با جرثقیل دستی مقایسه می شود چرا که عملا در شرایطی بکار گرفته می شود که امکان سیم کشی برق سه فاز وجود ندارد. این مقایسه را بصورت مقایسه مزایا و معایب در چند بخش انجام می دهیم. ابتدا به بررسی مزایا می پردازیم.

• عدم نیاز به برق سه فاز یکی از مهمترین مزایای کاربری جرثقیل های تک فاز برقی می باشد چرا که عملا امکان دسترسی و سیم کشی برق سه فاز در تمامی شرایط موجود نمی باشد.
• قیمت اقتصادی و بسیار پایین جرثقیل تک فاز برقی که در مقایسه با جرثقیل های برقی سه فاز در مواردی دارای کمتر از 30% قیمت می باشد و برای کاربری هایی که از نظر صنعتی توجیه اقتصادی برای صرف هزینه های سنگین ندارند مناسب است.
• استفاده بهینه از نیروی کار بر خلاف جرثقیل های دستی که نیاز به حرکت دستی زنجیر توسط اپراتور و نیروی کار وجود دارد جرثقیل برقی تک فاز زنجیری بصورت خودکار عمل می کند و مانع از هدر رفتن نیروی انسانی می گردد.
• قابلیت تبدیل به 4 کاره نیز با استفاده از یک ترولی که در زیر شرح می دهیم برای این جرثقیل های زنجیری تک فاز وجود دارد.

معایب اندکی نیز برای این دسته از جرثقیل ها می توان بر شمرد. مهمترین این معایب تولید اندکی صدای بیشتر نسبت به جرثقیل های برقی سه فاز می باشد که دارای گیربکس هایی قوطه ور در روغن واسکازین می باشند که تا اندازه ای جاذب صدای گیربکس می باشد. با این وجود با توجه به مزایای متعدد از قیمت و قابلیت ها توجیه اقتصادی و صنعتی برای خرید و اتصال جرثقیل های برقی تک فاز وجود دارد.

قابلیت تبدیل جرثقیل برقی تک فاز 2 کاره به 4 کاره

• کالسکه یا ترولی دستی جرثقیل که پس از اتصال و لیفیتینگ عمودی بار توسط جرثقیل تکفاز برقی زنجیر با اعمال نیروی افقی به بار و یا بالای جرثقیل حرکت افقی بصورت دستی پدید می آید.
• ترولی زنجیری جرثقیل برقی تک فاز که در واقه یک کالسکه دارای یک هدایتگر شبیه به دنده های اسپراکت بوده که بر روی این دنده ها یک زنجیر دستی سوار می شود. پس از فرایند لیفتینگ بار توسط جرثقیل سقفی با کشیدن این زنجیر توسط اپراتور جرثقیل تک فاز و بار اتصالی شروع به حرکت افقی می کنند. با تغییر در جهت کشش زنجیر جهت حرکت نیز تغییر می کند.

لازم به ذکر است که استفاده از جرثقیل های 4 کاره حتما نیاز به ریل های سقفی که متناسب با میزان بار و قابلیت های جرثقیل طراحی شده باشند دارد. البته ریل های سقفی مزیتی نیز به قلاب های سقفی بکار رفته در آویز جرثقیل تک فاز برقی دارند که آن اتکا به زمین می باشد چرا که این ریل ها بصورت سقفی اما اتکای ستونی بر روی زمین استفاده می کنند حال آنکه قلاب های سقفی اغلب بصورت متصل به سقف عمل می کنند.
