پیچ خشکه

پیچ خشکه سایز 8 میلیمتر

پیچ شش گوش در گرید خشکه دارای بالاترین سطح کاربری و محبوبیت در صنایع می باشد. پیچ خشکه سایز 8 الی 24 در صنایع کاربری بسیار گسترده ای دارد. در واقع پیچ خشکه هم به شکل شش گوش و هم به شکل آهنی تولید می شود که کاربری نمونه های آلنی آن بر روی دستگاه های صنعتی رو به فزونی دارد. پیچ شش گوش خشکه سایز 8 میلیمتر با کلاس 8.8 تولید می شود. این گرید از پیچ خشکه نه تنها درصد کربن بالاتری نسبت به نمونه های آهنی دارد بلکه دارای عملیات سخت کاری حرارتی در زمان تولید می باشد. تنسایل مقاومت کششی پیچ شش گوش خشکه سایز 8 میلیمتر حدود 800 مگاپاسکال می باشد و سطح مقاومت سایشی این گرید از پیچ خشکه بالا است. گرید خشکه در واقع یکی از گرید های آلیاژ فولاد محسوب می شود که قابلیت تولید هم بصورت دنده درشت و هم بصورت دنده ریز را دارد. پیچ شش گوش خشکه سایز 8 میلیمتر هم بصورت تمام دنده و هم بصورت نیم دنده تولید می شود.

پیچ خشکه شش گوش تمام دنده کلاس 8.8

پیچ خشکه از نوع شش گوش پر مصرف ترین نوع پیچ در اتصالات ماشین آلات صنعتی محسوب می شود. این نوع از پیچ فولادی خشکه در کلاس 8.8 دارای تنسایل مقاومت کششی در حد متوسط و بالاتر از متوسط برابر با 800 مگاپاسکال بوده و سختی سطحی مناسبی داشته بصورت تمام دنده استاندارد DIN933 مورد استفاده قرار می گیرد. پیچ شش گوش خشکه Hex bolt در سایز های 4 الی 36 میلیمتر تولید می شود و همراه با مهره استاندارد DIN934 و گاهی همراه با واشر تخت و فنری اتصال پیدا می کند. بر روی گل پیچ خشکه کلاس 8.8 از نوع شش گوش اغلب دو عدد یکی کلاس و دیگری برند تولید کننده حک شده که بدون رنگ سیاه بدون آبکاری و مقاوم سازی سطحی، به رنگ مشکی مات بصورت پیچ خشکه زاج کاری شده یا فسفاته، به رنگ نقره ای براق بصورت پیچ خشکه گالوانیزه یا داکرومات و همچنین بصورت گالوانیزه گرم نیز عرضه می گردد.

پیچ خشکه هگزاگون HEX نیم دنده

|یچ هگزاگون HEX یا همان شش گوش از نوع خشکه که در گرید 8.8 تولید می شود بصورت نیم دنده و طبق استاندارد DIN931 در صنایع و اتصالات صنعتی کاربری گسترده ای دارد. نمونه های دنده درشت Coarse thread از پیچ خشکه شش گوش دارای کاربرد گسترده تری در صنایع هستند اما برای صنایع حساس تر با تلورانس ابعادی کوچکتر از نمونه های دنده ریز از پیچ هگزاگون خشکه نیم دنده نیز استفاده می شود. البته منظور از نیم دنده بدین معنا نیست که دقیقه نیمی از طول بدنه پیچ خشکه شش گوش دنده شده و همانطور که از نام انگلیسی Partially threaded مشخص است یعنی بخشی از یدنه که گاهی بیش از نیم و گاهی نیز کمتر از نیمی از ارتفاع کل پیچ خشکه را دنده ها پوشش می دهند. پیچ شش گوش خشکه نیم دنده زمانی بکار گرفته می شود که ضخامت سطح اتصال بیشتر از قسمت دنده نشده پیچ باشد.

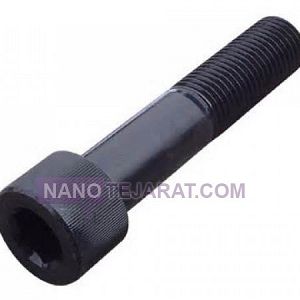

پیچ خشکه آلنی کلاس 8.8

پیچ آلن خشکه فولادی 8.8 در اتصالات ماشین آلات صنعتی مورد استفاده قرار گرفته و از سایز M5 الی M24 دارای بیشترین میزان کاربری است. پیچ خشکه آلنی طبق استاندارد می بایست بصورت نیم دنده تولید شود اما بنا به درخواست بازار بصورت تمام دنده نیز عرضه می گردد. نوع دنده های درشت Coarse Thread و ریز Fine Thread از پیچ آلن خشکه هم بصورت گل درشت استوانه ای و هم بصورت خزینه سر تخت مورد استفاده قرار می گیرند. پیچ آلنی خشکه فولادی گل درشت استوانه ای طبق استاندارد DIN912 تولید شده و دارای درصد متوسطی کربن همراه با عملیات سخت کاری با تسنیال بالا می باشد. اتصال سریع این گرید فولادی 8.8 از پیچ خشکه که با بکارگیری آچار آلن صورت می پذیرد سبب شده بسیاری از صنایع بجای پیچ های شش گوش امروزه از پیچ آلن استفاده نمایند.

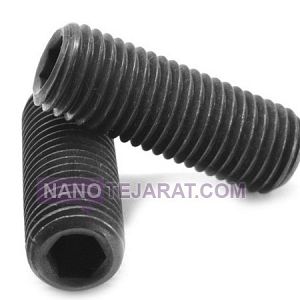

پیچ خشکه آلن مغزی کلاس 8.8

پیچ آلن خشکه از نوع مغزی با یکی از استاندارد های DIN913 , DIN916 با کمی اختلاف در سایز و نوع آچار اتصالی تولید می شود. سایز های متنوعی از پیچ مغزی خشکه از M3 الی M20 تولید می شود و این سری از پیچ های فولادی برای اتصال دو سطح با سوراخ اولیه بدون مهره و بدون بیرون زدگی از سطح مورد استفاده قرار می گیرند. تنسایل مقاومتی پیچ مغزی خشکه از نوع آلن که البته در دسته پیچ های Hex نیز به سبب اتصال آچار شش گوشی که دارد حدود 800 نیوتن بر میلیمتر مربع می باشد. پیچ آلن ست یا آلن مغزی از نوع خشکه علاوه بر داشتن درصد نسبتا بالایی از عنصر کربن در ساختار عملیات حرارتی سخت کاری را نیز پشت سر می گذارد. این سری از پیچ های صنعتی خشکه گاهی بصورت دنده ریز نیز تولید می شوند.

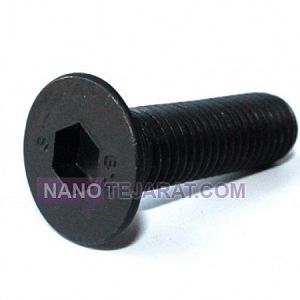

پیچ خشکه آلنی سر خزینه

پیچ آلنی از نوع سر تخت یا سر خزینه خشکه از آلیاژ های سخت فولادی تولید شده و هم بصورت نیم دنده و هم بصورت تمام دنده به بازار عرضه می شود. این سری از پیچ فولادی خشکه که طبق استاندارد DIN7991 و از سایز 3 میلیمتر الی 24 میلیمتر مورد استفاده قرار می گیرد اغلب بگونه ای بکار گرفته می شود که پس از اتصال بصورت کامل بر روی سطح نشسته بدون بیرون زدگی از سطح مورد استفاده قرار می گیرد. استاندارد ابعادی پیچ آلنی خشکه سر خزینه سایز های آچار بکار گرفته شده برای اتصال، ارتفاع لبه کونیک، قطر سری پیچ و نوع دنده های این سری از پیچ های خشکه را مشخص می کند. این استاندارد از پیچ هم بصورت نیم دنده و هم بصورت تمام دنده مورد استفاده قرار می گیرد.

پیچ خشکه نمره ۲۰ ۶سانت

پیچ خشکه ۱۰/۹ HV نمره ۶۰❌۲۰ از مواد اولیه فولادی mo 40 با گرید ۱۰/۹ ساخته میشود ودر صنایع پل سازی جهت اتصال فلزها و در صنایع ساختمانی جهت اتصال سازها به کار می‌رود و به جای جوش فلز به کار میرود این نوع پیچ با پوشش گالوانیزه سرد،گالوانیزه گرم ،گالوانیزه داکرمات استفاده میشود پیچ اچ وی نمره ۲۰ در اندازه های مختلف برای سازه استفاده میشود پیچهای سازه از سایز ۱۰ الی سایز ۳۶ در سازه های فلزی ساختمانی و سازه های فلزی پل سازی در اندازه های مختلف مصرف میشود پیچ های سازه اکثر مواقع همراه با مهره واشر در سازها مصرف میشوند

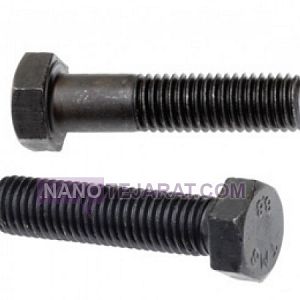

پیچ خشکه 8.8

پیچ شش گوش فولادی فولادی در گرید های مختلف تولید میشود. یکی از پر کاربرد ترین گرید های آن پیچ خشکه 8.8 می باشد که دارای مقاومت کششی مناسب و در عین حال عدم تردی بوده و بسیار مناسب برای اتصالات ماشین آلات صنعتی در معرض نیروی کششی و ارتعاشات می باشد. پیچ خشکه 8.8 هم بصورت شش گوش و هم بصورت آلنی تولید و هرضه میشود. به سبب خواص خوردگی پیچ خشکه 8.8 اغلب آبکاری میشود که در صورت آبکاری سیاه زاج کاری و در صورت نقره ای بودن یا آبکاری گالوانیزه یا داکرومات دراد.

پیچ خشکه 9-10

پیچ خشکه 9-10

خشکه 9-10 نیز دارای استاندارد DIN 931 نیم دنده و DIN 933 تمام دنده میباشد

اما استاندارد ضروری برای پیچ 9-10 باید DIN 931 باشد زیرا نیم دنده بود پیچ به استقامت ان کمک میکند تا پیچ از زیر آچارخور گل پیچ نشکند

بیشتر موارد اسنفاده 9-10 در سازه ها و سوله ها میباشد چراکه از آلیاژ MO40 با سختی بالاتری نسبت به گرید 8.8 میباشد

پیچ خشکه 8.8

پیچ خشکه که معمولا با کلاس 8.8 و به شکل شش گوش و آلن تولید می شود پرکاربرد ترین نوع اتصالات پیچ در صنایع ماشین آلات و خطوط انتقال لوله محسوب می شود. پیچ خشکه دارای تنسایل 800 مگاپاسکال بوده و تا تنشی نزدیک به 80 درصد تنسایل خود بدون تغییر طول عمل می کند.

پیچ خشکه 8-8

توضیحات

پیچ خشکه 8-8

پیچ خشکه 8.8 در دو استاندارد DIN 931 نیم دنده و DIN 933 تمام دنده میباشد

قابلیت ابکاری با پوشش گالوانیزه گرم و سرد سفید و زرد و داکرومات را نیز دارد
