زنجیر الواتور فولادی و کرپی الواتوری

زنجیر الواتور فولادی نوعی زنجیر صنعتی می باشد که از آن در انتقال مواد همراه با باکت هایی استفاده می شود از زنجیر الواتور در معادن استفاده بسیار زیادی می شود و دارای شباهت هایی به زنجیر های بار معمولی بوده با این تفاوت که برای داشتن قابلیت اتصال باکت های حمل کننده مواد که در فواصل مشخص بر روی زنجیر الواتوری نصب می شود می بایست دانه های زنجیر دارای ارتفاع بلند تری باشند. زنجیرهای الواتور بیشتر در استاندارد هایDIN764,DIN766,DIN22252 تولید میشود زنجیر های الواتوری در رشته های 5 لینکی،7لینکی و9 لینکی تولید و عرضه میگردد .رشته های زنجیر الواتوری توسط قطعه ای به نام کرپی الواتور به باکت الواتور وصل می شوند این نوع زنجیر ضدسایش بوده که با سایز و انواع مختلف در نوارنقاله ها، بالابرهای آسانسوری، صنایع دریایی و کشتیرانی به کار می رود کاربرد اصلی زنجیر های الواتوری در نقاله های آسانسوری و یا بالابر های عمودی حمل و کشش قاشقک ها و مواد میباشد از استفاده زنجیرهای الواتوری در امر باربرداری باید خودداری نمود . زنجیر و کرپی الواتور میبایست از مقاومت بسیار بالایی در برابر سایش برخوردار بوده و همچنین در مقابل کشش نیز مقاومت بسیار خوبی داشته باشد از جمله مشکلات رایج در

زنجیر الواتوری

زنجیر الواتور و کرپی الواتور به سبب بهره گیری از دانش روز عملیات حرارتی و استفاده از متریال مرغوب دارای کیفیت بسیار بالا بوده که باعث شده این محصولات مقاومت بسیار بالای در برابر سایش کشش و شکست داشته باشند و در صنایع همچون سیمان و معدن که دارای سایش بالا هستند کارکردی طولانی داشته باشند یکی از اشتباهات رایج در انتخاب زنجیر الواتور،انتخاب زنجیر جرثقیل G80 میباشد زنجیر های جرثقیل همانطور که از نام شان پیداست برای بار بلند کردن استفاده میشود و در مقابل سایش ،تتش و خستگی بسیار ضعیف میباشند که این خود نیز یکی دیگر از تفاوت های اساسی آنها میباشد،لذا جهت استفاده حتما میبایست از زنجیر های مناسب الواتور که دارای سختی سطحی HV 800 با عمق 1 الی3 میل از جنس فولاد منگنز دار استفاده کرد استاندارهای ابعادی این زنجیرهای الواتور بطور کل طبق استاندارهای DIN 766,DIN764,DIN 22253 میباشد
زنجیر الواتور 8
زنجیر الواتور 10
زنجیر الواتور 12
زنجیر الواتور 13
زنجیر الواتور 16
زنجیر الواتور 18
زنجیر الواتور 20
زنجیر الواتور 22
زنجیر الواتور 24
زنجیر الواتور 25
زنجیر الواتور 26
زنجیر الواتور 28
زنجیر الواتور 30
زنجیر الواتور 32
زنجیر الواتور 36
زنجیر الواتوری 38
زنجیر الواتوری 40
زنج�

زنجیر الواتور دانه بلند

زنجیر الواتور در صنایع در دو شکل مختلف مورد استفاده قرار می گیرد. نوع صنعتی از زنجیر الواتور شبیه به زنجیر های اتصال چرخدنده موتور و یا دو چرخه می باشد. نوع دیگری از زنجیر های الواتوری هستند که از نظر فیزیکی دارای شباهت بسیار بالایی با زنجیر های فولادی حمل بار هستند با این تفاوت که دانه های آنها اندکی کشیده تر می باشد. در واقع در صنایع برای انتقال مواد در ارتفاعات مختلف در کارخانه ها از ابزاری به نام الواتور یا بالا برنده استفاده می کنند که مانند یک وینچ عمل کرده اما بر روی آن زنجیر الواتور بصورت یک حلقه بسته قرار می گیرد.
بر روی زنجیر الواتور در فواصل مشخص از یک قاشقک مکانیکی یا باکت Bucket استفاده شده است که برای انتقال دانه ها و پودر های خوراکی اغلب از جنس پلاستیکی و در صنایع سنگین تر از جنس فولادی یا استنلس استیل تولید شده است. در هر مسیر رفت زنجیر الواتور باکت ها از مواد مورد حمل پر شده و به فاز هایی در ارتفاعات مختلف منتقل می شوند. زنجیر الواتور اغلب تحت تنش های شدید کششی مانند زنجیر حمل بار قرار ندارد. از این رو اغلب از گرید های پایین مانند G43 در کاربری بعنوان زنجیر الواتور استفاده می شود. در صنایع غذایی و حساس اغلب از گرید 316 از زنجیر استیل هم

زنجیر الواتور فولادی

زنجیر الواتور در واقع زنجیر هایی فولادی با استاندارد متفاوت با زنجیر های لیفتینگ بار می باشد. زنجیر های الواتور در کارگاه ها و کارخانه های صنعتی برای انتقال مواد مورد استفاده قرار می گیرند. در این کاربری بر روی زنجیر الواتور از باکت هایی حمل کننده استفاده می شود که هر یک ظرفیتی مشخص در حمل مواد دارند که ای باکت ها بر روی زنجیر الواتور سوار شده و با گردش زنجیر بر روی الواتور به حمل مواد در فاز ها و ارتفاعات مختلف پرداخته و این پروسه سیکل وار تکرار می شود. دانه های زنجیر الواتور دارای ارتفاع بیشتری نسبت به دانه های زنجیر فولادی اسلینگ بار هستند چرا که می بایست فضای مورد نظر را برای اتصال باکت در حمل داشته باشند و از این رو استاندارد تولید آنها نیز متفاوت است.

البته در صنایع به جز زنجیر های الواتور دانه بیضوی که شبیه به زنجیر های باربرداری هستند از زنجیر های صنعتی که دانه هایی شبیه به دانه های زنجیر دوچرخه دارند نیز استفاده می شود. زنجیر الواتور Elevator Chain که همانگونه که از نام آن مشخص است زنجیر بالا برنده و حمل کننده است از گرید های فولادی تولید می شود و اغلب بصورت گالوانیزه مورد استفاده قرار می گیرد تا در تماس با رطوبت هوای کارخانه ها دچار زنگ زد

زنجیر الواتور

باختر پدید فولاد
02155421082-4
02155421077-9
09128986071
***************
زنجیر الواتور
زنجیر ضد سایش جهت استفاده در کارخانجات سیمان، سیم های نقاله و آسفالت و گچ
***************
زنجیر الواتور چیست؟
یکی از زنجیر های پرکاربرد در دنیای لیفتینگ زنجیر الواتور است که از نظر ساخت دقیقا مشابه روش ساخت زنجیر اسلینگ تولید میشود.
تفاوت زنجیر الواتور و زنجیر اسلینگ چیست؟
همانطور که گفته شد، زنجیر الواتور همانند زنجیر اسلینگ تولید میشود، تفاوت این دو زنجیر تنها در طول دانه های آنهاست.
+ تفاوت طول دانه های زنجیر اسلینگ و زنجیر الواتور در چیست؟
دانه های زنجیر الواتور به دلیل اینکه بر روی آن قاشقک . باکت هایی متصل است طول بیشتری دارند. میتوان اینطور گفت که زنجیر الواتور نسبت به زنجیر اسلینگ دارای دانه هایی با قطر بیضی بیشتر است و این تعریف تخصصی تر میباشد.
+ کاربرد زنجیر الواتور چیست؟
از زنجیر الواتور برای جابه جایی مواد خوراکی تا صنعتی کاربرد دارد. از اسم این زنجیر هم مشخص است که با این وسیله بار متصل به آن از پودر خوراکی تا سنگ و خاک و تولیدات صنعتی در فاز های ارتفاعی مختلف قرار میگیرد.
* زنجیر الواتور هم به رنگ مشکی آبکاری شده ی فسفاته، هم به صورت خودرنگ و گالوانیزه عرضه میشود.

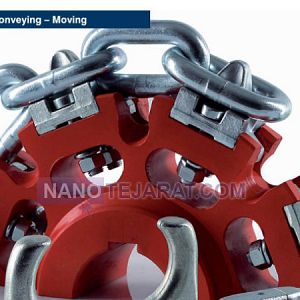

زنجیر الواتور فولادی

زنجیر الواتور فولادی یکی از زنجیر های کاربردی صنعتی می باشد که با روشی کاملا برابر با روش تولید زنجیر اسلینگ لیفتینگ تولید می شود. تنها تفاوت موجود بین زنجیر الواتور و زنجیر لیفتینگ بار در طول دانه های آن می باشد. به دلیل اتصال باکت ها و قاشقک ها بر روی زنجیر الواتور طول دانه های آنها بالاتر بوده و یا به بیان مهندسی تر قطر طولی بیضی دانه های زنجیر بالاتر است. برای جابجایی مواد از دانه ها و پودر های خوراکی گرفته تا جابجایی سنگ، خاک و بسیاری دیگر از تولیدات صنعتی از زنجیر الواتور که همانطور که از نام آن مشخص است برای انتقال بار به فاز ارتفاعی متفاوت مورد استفاده قرار می گیرد. زنجیر الواتور فولادی با گرید G80 تولید می شود و اتصال آن بر روی ماشین آلات صنعتی که به گردش این زنجیر که بصورت حلقه بسته است می پردازد. زنجیر الواتور هم به رنگ مشکی بصورت آبکاری شده فسفاته و هم به صورت خود رنگ و گالوانیزه به بازار عرضه می شود.

زنجیر الواتوری فولادی

زنجیر های الواتوری نوعی از زنجیر های صنعتی هستند که در کارخانجات بصورت حلقه در گردش بکار گرفته می شوند. بر روی زنجیر الوتوری فولادی از باکت هایی که از جنس های مختلف تولید شده اند استفاده می شود. این باکت ها در هر بار گردش زنجیر الواتور در داخل خود مقداری از مواد که ممکن است بصورت پودری بعنوان مثال در صنایع گچ و سیمان باشند را حمل و در نقطه ای دیگر که اغلب اختلاف فاز یا ارتفاع نیز دارند تحویل می دهند. تفاوت عمده زنجیر الواتور فولادی با زنجیر های فولادی ساده که برای لیفتنگ استفاده می شوند در طول دانه های این زنجیر ها می باشد. برای اتصال باکت ها بر روی این زنجیر های الواتور می بایست دارای ارتفاع بلند تری داشته باشند. اغلب از گرید G80 فولادی که دارای تنسایل بالایی است در تولید زنجیر های الواتور استفاده می شود.

زنجیر الواتور دانه بلند

زنجیر الواتور البته در نوع زنجیر صنعتی نیز مورد استفاده قرار می گیرد اما برخی انواع الواتور ها از زنجیر های فولادی با استاندارد متفاوت از زنجیر باربرداری در الواتور استفاده می کنند که دانه های این زنجیر ها بلند بوده و به زنجیر دانه بلند نیز شناخته می شوند. در کاربری زنجیر الواتور ارتفاع بالای دانه ها قابلیت اتصال باکت ها را بوجود می آورد که این باکت ها در بسیاری از موارد مانند کارخانجات آرد از نوع پلاستیکی و برخی کاربری های صنعتی از نوع فلزی نیز استفاده می شوند. زنجیر الواتور با سایز های ینچی و اغلب بصورت آبکاری شده سطحی گالوانیزه مورد استفاده قرار می گیرد. بازرگانی طارم بکسل وارد کننده و عرضه کننده سایز های مختلف زنجیر الواتور در ایران است.

زنجیر الواتور

زنجیر های الواتور دارای خاصیت ضدسایش می باشند و کاربرد بسیار عمده آنها در صنایع و کارخانه های سیمان، گچ، آسفالت و معدن می باشد.
مقاوم بودن دربرابر کشش و سایش ازجمله موارد ضروری است که زنجیرهای الواتور باید داشته باشند.
علاوه بر زنجیر الواتور، کرپی الواتور نیز باید دارای عملیات حرارتی باشد.
ساختار این زنجیر ها اغلب طبق استاندارد های DIN 22252، DIN764 و DIN 766 می باشد.
در زنجیر های الواتور کاسه دار که محصول موردنظر را جابه جا می کنند، کاسه ها به ترتیب و به صورت منظم وجود دارند و زنجیر حرکت می کند.

زنجیر الواتور دانه بلند

زنجیر الواتور دانه بلند که از آن در کارخانجات صنعتی برای جابجایی و انتقال انواع مواد استفاده می شود اغلب در گرید های فولادی مورد استفاده قرار می گیرد. زنجیر الواتور در فواصل معین نیاز به یک باکت حامل می باشد که بر روی دانه های زنجیر در نصب می شود برای ایجاد اتصال دانه های زنجیر الواتور می بایست از دانه های زنجیر های ساده که در لیفتینگ بکار گرفته می شوند ارتفاع بیشتری داشته باشند. تکین بکسل وارد کننده انواع زنجیر الواتور در گرید های مختلف در سایز های مختلف با قیمت مناسب در ایران می باشد.

زنجیر الواتور استاندارد DIN764

زنجیر الواتور Round link elevator chain طبق استاندارد DIN764 و با راد یا مفتول های قطر 4 الی 26 میلیمتر تولید می شود. طول دانه های زنجیر الواتور در کمترین مقدار 16 میلیمتر و تا 91 میلیمتر نیز در بالاترین سایز پیش روی می کند. زنجیر الواتوری استاندارد DIN764 در پایین ترین قطر یعنی 4 میلیمتر به ازای هر 100 متر دارای وزن 31 کیلوگرم و در سایز های کاربردی مانند 8 میلیمتر در هر 100 متر 131.5 کیلوگرم وزن دارد. میزان MBL تسمه الواتور در سایز 16 میلیمتر برابر با 16.5 و در سایز 8 میلیمتر میزان 32 KN می باشد.

زنجیر الواتوری

این نوع زنجیر ضد سایش بوده و جهت استفاده در کارخانجات سیمان ، گچ و آسفالت و سیستم های نقاله مورد استفاده قرار می گیرد.
