پمپ طبقاتی Multi stage pump در واقع نوعی از پمپ سانتریفیوز (گریز از مرکز) می باشد که از چند ایمپلر یا پروانه که بصورت سری بسته شده اند استفاده می کند. بسته به نوع طراحی پروانه های پمپ طبقاتی می توانند بر روی یک شافت و یا چند شافت متصل شده باشند و اغلب این سری از الکتروپمپ ها بصورت 2 الی 8 طبقه بر حسب مشخصات مکانیکی مورد نیاز تولید می شوند. در واقع با توجه به اینکه پمپ های گریز از مرکز دارای دبی جریان نسبتا بالا اما هد یا ارتفاع انتقال سیال نسبتا پایینی (نسبت به پمپ پیستونی و دیافراگمی) هستند برای جبران ارتفاع پایین با سری بستن چند پروانه یا ایمپلر در ساختار پمپ طبقاتی به جبران هد و ارتفاع مورد نظر می پردازند. به عنوان بخشی از طراحی پمپ، کانال های داخل محفظه پمپ با هدایت تخلیه یک پروانه به مکش پروانه دیگر کار می کنند. این بدان علت است که از نظر علم مکانیک سیالات بکارگیری چند پروانه بصورت سری در ساختار پمپ طبقاتی راندمان بالاتری نسبت به بکارگیری یک پروانه با سرعت دورانی بسیار بالا می باشد. قیمت فروش پمپ طبقاتی بر حسب مشخصات فنی شامل حداکثر دبی، حداکثر هد و برند تولید کننده متفاوت می باشد.پمپ طبقاتی اغلب از چدن Cast iron و یا از گرید های مختلف استنلس استیل که قیمت بالاتری نیز دارند تولید می شود که کاربری پمپ استیل چدنی اغلب برای انتقال سیالات با قابلیت خورندگی بالاتر می باشد. البته در بخش پروانه (ایمپلر) و شافت های پمپ طبقاتی چدنی نیز در بسیاری از موارد از گرید های استنلس استیل استفاده می شود که حداقل خوردگی را در تماس با اسید های رقیق داشته باشد.
در ساختار پمپ طبقاتی سیال خارج شده از یک پروانه یا ایمپلر در فشار بالاتر وارد پروانه دیگر می شوند و تعداد پروانه و ایمپلر به فشار نهایی خروجی جریان سیال بستگی دارد. البته باید توجه داشت که به سبب افت های مرحله ای فشار ناشی از اصطکاک و برخورد با سطوح فشار نهایی سیال خروجی پمپ طبقاتی برابر با حاصل ضرب تعداد طبقات در هد هر تک طبقه نمی باشد و همواره فشار خروجی و هد خروجی از این میزان حاصل ضرب کمتر خواهد بود. با این وجود در بسیاری از انواع پمپ طبقاتی بالاخص مواردی که با استاندارد بالا و از برند های معتبر تولید شده باشند هد خروجی این الکتروپمپ ها حتی به 500 متر نیز می رسد که برای کاربری در برج ها در بالاترین ارتفاعات نیز کفایت می کند.اجزا و ساختار پمپ طبقاتی بسیار شبیه به پمپ های گریز از مرکز ساده می باشد با این تفاوت که علاوه بر پروانه (ایمپلر) و هوزینگ یا بدنه پمپ از یک سری دیفیوزر diffusers که وظیفه آنها هدایت سیال در جریان بالا به داخل محفظه ورودی و چشمی پروانه دیگر است استفاده شد است. نقش این دیفیوزر ها بسیار مهم بوده و از برخورد سیال با فشار و سرعت بالا به بدنه پروانه در نقطه نا مناسب که ورودی به پروانه ندارد جلوگیری می کند. در پمپ کانال جانبی صفحات میانی با کانال کناری و قطعات مایع نیز وجود دارد. علاوه بر دیفیوزر ها به سبب ایجاد نیروی پیشران Thrust بالا ناشی از قرارگیری چند پروانه در جهت یکسان پدید می آید از برینگ هایی اغلب از نوع رولبرینگ مخروطی که قابلیت تعلیق بار محوری را نیز داشته باشند استفاده شده است.
نتایج جستجو برای پمپ طبقاتی| بایگان صنعت امرداد |
| Iran-مرکزی تهران |
| 021-33950344 |

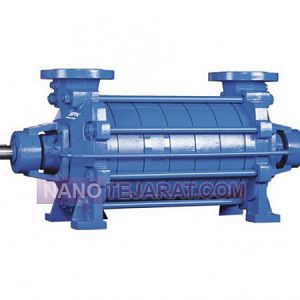

پمپ 6 شش طبقه SPX که در دسته الکتروپمپ های طبقاتی ساختمانی برای انتقال آب در برج ها با ارتفاعات بالا مورد استفاده قرار می گیرد هم بصورت افقی و هم بصورت عمودی تولید می شود که در صورت کاربری افقی قابلیت Self-priming نیز برای این پمپ طبقاتی وجود دارد. هوزینگ و بدنه این پمپ طبقاتی از جنس چدنی و برای مدل MCH از این الکتروپمپ حتی از جنس برنزی نیز تولید می شود. داکثر دبی جریان این پمپ طبقاتی 100 متر مکعب در ساعت M3/h برابر با 440 گالن در دقیقه بوده و قابلیت انتقال سیال به ارتفاع 340 متر برابر با 1120 فوت برای این پمپ طبقاتی میسر است. استفاده از ایمپلر و پروانه های پی در پی همراه با دیفیوزر در ساختار پمپ طبقاتی 6 طبقه با برند SPX ایجاد حداکثر هد و ارتفاع خروجی را به دنبال دارد. حداکثر فشار کاری 40 بار یا 40000 Kpa حد حداکثر دور 3600 دور بر دقیقه rpm برای این پمپ طبقاتی وجود دارد. بر حسب دمای سیال بکار رفته در انتقال توسط این پمپ طبقاتی که بین -15 الی 120 درجه سانتی گراد تغییر می کند انواع سیل های شافت نیز بکار می رود که سیل مکانیکی دارای قابلیت های ایده آلی در اتصال این سری از ماشین آلات صنعتی است.
 | |
| بایگان صنعت امرداد | 021-33950344 |
| بایگان صنعت امرداد |
| Iran-مرکزی تهران |
| 021-33950344 |
برند KSB یکی از شناخته شده ترین برند ها در سطح جهان در تولید انواع الکتروپمپ بالاخص پمپ های گریز از مرکز و پمپ های طبقاتی می باشد. پمپ طبقاتی KSB در سری Multitec 200/250 با کاربری های گسترده در تولید انرژی، در تصفیه خانه ها، برج های خنک کننده و صنایع شیمیایی مورد استفاده قرار می گیرد. این پمپ گریز از مرکز طبقاتی از نوع افقی با حداکثر دبی جریان خروجی 1500 متر مکعب در ساعت M3/h که دارای قابلیت پمپاژ سیال تا ارتفاع 400 متری است بکار گرفته می شود. ایمپلر های شعاعی تولید شده به روش کاست و دارا بودن نازل مکش سیال از نوع شعاعی از مشخصات این پمپ طبقاتی KSB می باشد. اتصال این پمپ طبقاتی هم با الکتروموتور و هم با توربین و در فرکانس 50 الی 60 هرتز Hz میسر می باشد. نوع یاتاقان بکار رفته در اتصال پمپ طبقاتی برج خنک کننده رولبرینگ مخروطی و در دو مدل مختلف با قابلیت تحمل فشار کاری PN16 , PN40 تولید می شود. متریال بکار رفته در تولید شافت مرکزی این پمپ طبقاتی 1.4021+QT و متریال بکار رفته در تولید ایمپلر های این الکتروپمپ CC480K-CC می باشد. حداکثر دمای جریان سیال پمپ طبقاتی KSB برابر با 60 درجه سانتی گراد است.
 | |
| بایگان صنعت امرداد | 021-33950344 |
| بایگان صنعت امرداد |
| Iran-مرکزی تهران |
| 021-33950344 |
پمپ تک فاز 115/220 ولت طبقاتی با برند Goulds که پلیت های داخلی، پروانه و شافت آن از جنس استنلس استیل تولید شده برای انتقال مواد مورد استفاده قرار می گیرد. این پمپ طبقاتی 3 طبقه دارای هد و ارتفاع حداکثری انتقال 70 متر بوده و حداکثر توان سه اسب بخار را تولید می کند. این پمپ طبقاتی تک فاز برای انتقال عمومی آب، اسپری آب و بعنوان پمپ سیرکولاسیون مورد استفاده قرار گرفته و نصب آسان از طریق کوپلینگ به الکتروموتور و قابلیت اورهال کردن سریع که به کاهش زمان و هزینه های مربوط به حفظ و نگهداری می انجامد بهره می برد. وزن خالص این پمپ طبقاتی با اجزای استیل 42 کیلوگرم بوده و کاربری بصورت تک فاز قابلیت کارکرد در شرایط عمومی بدون دسترسی به برق سه فاز را فراهم می کند. موتور اتصالی به این پمپ دارای حداکثر دور 3500 دور در دقیقه بوده و با فرکانس 60 هرتز کار می کند. دبی 54 گالن در دقیقه برای این پمپ گریز از مرکز طبقاتی که دارای دریچه جریان ورودی 1 1/4 اینچ و خورجی 1 اینچ است از دیگر مشخصات فنی محسوب می شود.
 | |
| بایگان صنعت امرداد | 021-33950344 |
هر چند پمپ های گریز از مرکز تک طبقه خاصیت مکش خشک Self-priming را ندارند و حتما نیاز به مدیا یا سیال اولیه در هوزینگ خود دارند اما پمپ طبقاتی به سبب خلا بسیار قدرتمندی که حاصل از دوران شافت و چند مرحله پروانه دارد در برخی از نمونه ها قابلیت مکش خشک مانند پمپ های پیستونی یا پمپ دیافراگمی را خواهد داشت. لازم به تذکر است که هیچ نمونه ای از الکتروپمپ ها شامل پمپ های طبقاتی با حداکثر طبقات قابلیت مکش سیال از ارتفاع بیش از 10 متر در سطح دریا را مطابق با قوانین مکانیک سیالات نداشته و منظور از هد بالای پمپ طبقاتی تنها ارتفاعی است که در خروجی از آخرین طبقه سیال به ان ارسال می شود.
در کاربری پمپ طبقاتی توجه به این نکته که در صورت ثابت نگه داشتن سرعت دورانی و سایز هوزینگ تعداد طبقات را افزایش دهیم با ثابت نگهداشتن دبی و میزان حجمی جریان سیال ارتفاع پمپاژ را افزایش داده ایم. در ساختمان پمپ طبقاتی هر طبقه از یک پروانه، یک دیفیوزر و یک پره هدایت برگردن Return guide vane تشکیل شده که اغلب بصورت کوپل شده با دیفیوزر عمل می کند. صرف نظر از تعداد طبقات یک دریچه ورودی با محفظه ورودی شعاعی Radial یا محوری Axial در بالا دست اولین طبقه از پمپ طبقاتی سانتریفیوژ قرار می گیرد. این در حالی است که آخرین طبقه در داخل هوزینگ و کیس خروجی قرار گرفته و در تماس با سیل و آب بند های شافت قرار می گیرد. فقط شفت اصلی پمپ، پیچ های اتصال و صفحه پایه باید تنظیم شوند تا تعداد مراحل لازم را در خود جای دهند.
| بایگان صنعت امرداد |
| Iran-مرکزی تهران |
| 021-33950344 |
پمپ خود مکش Self-priming با برند SIHI از نوع درایو مگنت دار در واقع یک پمپ طبقاتی برای انتقال حجم بالایی از سیال در ارتفاعات بالا می باشد. دو طراحی مختلف از این پمپ طبقاتی یکی برای کاربری دمای متوسط که حداکثر مقاومت حرارتی 120 درجه از جریان سیال را دارد و دیگری طراحی برای پمپاژ مایع گرم که دارای حداکثر قابلیت دمایی 180 درجه سانتیگراد است تولید شده است. دبی جریان حداکثر پمپ طبقاتی SIHI که دارای حداکثر سرعت دورانی شافت برابر با 1800 دور در دقیقه است برابر با 35 m3/h متر مکعب در ساعت بوده و قابلیت انتقال سیال به ارتفاع 354 متری را دارد. بدنه و هوزینگ پمپ طبقاتی با درایو مگنتیک SIHI قابلیت تحمل فاشر PN40 را دارد. از اتصال فلنج استاندارد DIN2501 و سیل های آب بند مکانیکی در این سری پمپ های طبقاتی برای ساختمان های بلند و برج ها استفاده شده است. این سری از الکتروپمپ ها در 6 سایز مختلف و در تعداد طبقات 1 الی 8 تولید می شوند.
 | |
| بایگان صنعت امرداد | 021-33950344 |
| بایگان صنعت امرداد |
| Iran-مرکزی تهران |
| 021-33950344 |
پمپ گریز از مرکز طبقاتی Hydro با ایمپلر های نوع بسته برای اتصال افقی و با قابلیت انتقال آب گرم در دماهای بالا و سایالات تا دمای 140 درجه سانتی گراد طراحی شده است. این پمپ طبقاتی برای انتقال سیال پاک و یا دارای آلودگی هایی با سایز کمتر از 100 mg/dm3 تولید شده و در صنایع تولید انرژی، تصفیه آب و فاضلاب و انتقال آب گرم و تغذیه بویلر مورد استفاده قرار می گیرد. 9 سایز فلنج مخاف برای این الکتروپمپ که هم بصورت PN16 و هم PN40 برای این الکتروپمپ تعریف شده است. این پمپ طبقاتی در 9 سایز فلنج مختلف تولید می شود و حداکثر دبی جریان عملکرد ان 700 M3/h می باشد. حداکثر ارتفاع پمپاژ سیال 700 متر نیز در دبی های پایین تر برای این ماشین صنعتی که قابلیت عملکرد در دمای محیطی تا 40 درجه را دارد تعریف شده است. حداکثر فشار هوزینگ 75 bar و حداکثر فشار سیال جریان ورودی این پمپ طبقاتی آب گرم Hydro برابر 10 بار است.
 | |
| بایگان صنعت امرداد | 021-33950344 |
| بایگان صنعت امرداد |
| Iran-مرکزی تهران |
| 021-33950344 |
پمپ طبقاتی اتصال بویلر ها برای انتقال آب در دماهای بالا طراحی شده و اغلب در محدوده دمایی -20 الی 105 درجه سانتی گراد کار می کنند. سایز های متغییری از این پمپ طبقاتی چینی که حجم 3.75 الی 500 متر مکعب در ساعت m3/h را پمپاژ می کند و به موتور های دور 2950، 1450، 980 rpm اتصال پیدا می کند. هد انتقال سیال برای سایز ها و طبقات مختلف این پمپ طبقاتی چینی آب بویلر بین 49 الی 680 متر می باشد که فشار حداکثری 2.5 مگاپاسکال Mpa را تحمل می کند. قابلیت پمپاژ سیال با ذرات جامد معلق با سایز حداکثری 50mg/l برای پمپ گریز ار مرکز طبقاتی نام برده شده وجود دارد. انتقال آب، آب گرم و روغن در حالت عادی و نمونه های پمپ طبقاتی استیل این برند که دارای سیل هایی خاص سیالات خورنده باشند نیز در انتقال سیالات اسیدی و بازی مورد استفاده قرار می گیرد.
 | |
| بایگان صنعت امرداد | 021-33950344 |
| بایگان صنعت امرداد |
| Iran-مرکزی تهران |
| 021-33950344 |

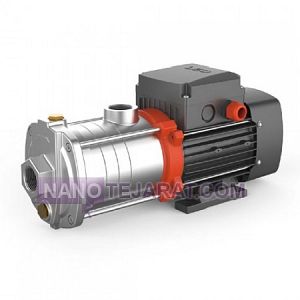

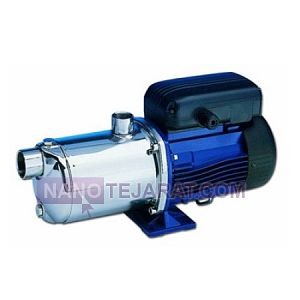

پمپ های طبقاتی استیل به پمپ اسید یا پمپ مواد نیز شناخته می شوند چرا که از آنها برای انتقال مواد و سایالات در فاز مایع با قابلیت خوردگی بالا استفاده می شود. در واقع قابلیت های استیل در تماس با سیالات خورنده سبب می شود که بدنه هوزینگ، ایمپلر و پروانه و شافت مرکزی این پمپ طبقاتی از متریال استنلس استیل تولید گردد. این پمپ 5 طبقه در دو سایز مختلف با توان 0.75 و 1 اسب بخار HP و دارای سیل های مکانیکی مناسب برای انتقال سیال به ارتفاع 36 الی 53 متر می باشد. این پمپ طبقاتی کم صدا راندمان بالا و مصرف انرژی پایینی داشته و با دریچه ورودی و خورجی به سایز 1 اینچ in عرضه می گردد. از این پمپ 5 طبقه در سیستم های اتوماتیک کنترل شده توسط اینورتر، کاربری های نسبتا سبک و برای کارواش ها پیشنهاد می شود.
 | |
| بایگان صنعت امرداد | 021-33950344 |
| بایگان صنعت امرداد |
| Iran-مرکزی تهران |
| 021-33950344 |
پمپ طبقاتی DAYTON هم در متریال چدنی و هم در متریال استنلس استیل بصورت پنج طبقه مورد استفاده قرار می گیرد. توان خروجی این پمپ طبقاتی 2 اسب بخار HP می باشد که هم بصورت ولتاژ پایین 208 الی 220 و هم بصورت سه فاز 480 ولت تولید می شود. حداکثر فشار کاری پمپ طبقاتی بوستر DAYTON برابر 150 Psi می باشد و قابلیت اتصال هم بصورت عمودی و هم بصورت افقی برای آن وجود دارد. نوع پروپلر بکار گرفته شده در طبقات این پمپ طبقاتی بسته از جنس استنلس استیل بوده که دبی جریان حداکثر 5.9 GPM گالن در دقیقه را پدید می آورد. سایز های ورودی و خورجی 1 و 1/4 اینچ از این سری پمپ ها دارای بیشترین میزان کاربری در صنایع می باشند.
 | |
| بایگان صنعت امرداد | 021-33950344 |
| بایگان صنعت امرداد |
| Iran-مرکزی تهران |
| 021-33950344 |
پمپ طبقاتی Suguna از نوع طبقاتی با قابلیت Self-priming و مکش خشک و در چهار طبقه با کد SH1320 تولید می شود. سافت مرکزی از جنس ضد زنگ و بدنه پمپ طبقاتی از جنس چدنی تولید شده است. کاربری در سیرکولاسیون، کاربری های کشاورزی و صنایع شیمیایی در انتقال مواد از موارد کاربری پمپ 4 طبقه تولید هند می باشد. دبی جریان 49 لیتر در دقیقه در ارتفاع 18 متری، 45.5 لیتر در دقیقه در هد 24 متری و 42 lpm در ارتفاع 30 متری برای ایم پمپ طبقاتی میسر می باشد. این الکتروپمپ حداکثر سرعت دورانی 1420 دور در دقیقه را تحمل کرده و توان 1 اسب بخار را تولید می کند. حد اکثر هد انتقال سیال برای این پمپ 4 طبقه 36 متر است.
 | |
| بایگان صنعت امرداد | 021-33950344 |
| صنعت آریا |
| Iran-مرکزی تهران |
| 02133116613-33961181-3 |
پمپ طبقاتی از نوع گریز از مرکز KSB در دو نوع فشار بالا، و فوق فشار با ورودی ساده و دو ورودی با بدنه بردیده بصورت محوری و شعاعی تولید شده است. این الکتروپمپ برای کاربری های آبرسانی عمومی و همچنین کاربری در تبدیل انرژی هسته ای مورد استفاده قرار می گیرد. از کاربری های دیگر این پمپ طلقاتی می توان به نمک زدایی آب دریا ها اشاره نمود. از این سری پمپ طبقاتی در گان و تفنگ برف نیز استفاده می شود.
 | |
