تاورکرین در واقع نوعی جرثقیل با قابلیت های لیفتینگ بالا در ارتفاعات زیادی می باشد که برای لیفتینگ بار از نوعی سیم فولادی با نام سیم بکسل تاور کرین Tower crane non rotating wire rope استفاده می شود. بالابرها یا وینچ ها ابزار آلاتی هستند که می بایست در سطحی بالا دارای تکیه گاه اتصال پیدا کنند و در جایی که جابجایی وجود داشته و یا تکیه گاهی وجود ندارد لیفتینگ بار در ارتفاعات با بکارگیری تاورکرین ها انجام می شود. سیم بکسل تاور کرین در حداقل سایز 8 میلیمتر و اغلب در سایز حداکثری 36 میلیمتر و از جنس و گرید های بالای فولادی مورد استفاده قرار می گیرد که دارای تعداد بالای رشته (استرند) و تعداد کم مفتول در هر رشته می باشد. نوع بافت سیم بکسل تاور کرین استاندارد بدین معنا که تمامی مفتول بکار رفته در ساختار آن قطر برابر دارند. ساختار تمام فولادی سیم بکسل تاور کرین مقاومت کششی بالایی را برای این ابزار و اتصال لیفتینگ که بر روی قرقره های 1000 متری عرضه می گردد فراهم می آورد.سیم بکسل تاور کرین از نوع تناب می باشد. بدین معنا که نحوه و جهت بافت لایه های مختلف بصورت یکی در میان بصورت برعکس می باشد که این امر از تابش این بافت در جهت ساعتگرد و خلاف ساعتگرد جلوگیری می کند که از ایجاد لنگر و گشتاور در فرایند لیفتینگ بار جلوگیری به عمل می آورد.
سیم بکسل نتاب تاور کرین برای کاربری های معمولی و اغلب تا سایز 24 میلیمتر با ساختار 19X7 که متشکل از 19 رشته و 7 مفتول فولادی در هر رشته است تولید می شود. سایز های بالاتر از سیم بکسل تاورکرین که اغلب بر روی تاور های ساحلی در صنایع کشتی رانی مورد استفاده قرار می گیرند با ساختار 35X7 نیز تولید می شوند. تنسایل و گرید مفتول های فولادی سیم بکسل تاور کرین به سبب کاربری حساس آن در لیفتینگ بار بالاخص در ارتفاعات بلند در رده های بالا و با حداقل تنسایل 1770 نیوتن بر میلیمتر مربع N/m2، در گرید هایی با قابلیت های بیشتر اغلب با تنسایل 1960 نیوتن بر میلیمتر مربع و برخی موارد خاص حتی با تنسایل 2160 نیوتن بر میلیمتر مربع نیز استفاده می شوند. برای داشتن مقاومت محیطی مناسب تر با توجه به محدودیت های کاربری از آلیاژ های فولادی در محیط های مرطوب اغلب یا از مفتول های آبکاری شده گالوانیزه سرد به رنگ نقره ای براق با فلز زینک در تولید سیم بکسل تاور کرین استفاده می شود و یا سطح بیرونی آنها را پس از تولید با روغن و یا گریس که به رنگ های طلایی و مشکی استفاده می شوند می پوشانند. قیمت فروش سیم بکسل تاورکرین بیش از هر چیز به برند و پس از آن تابع سایز و گرید فولاد بکار گرفته شده در تولید و در نهایت نوع آبکاری سطحی می باشد.
نتایج جستجو برای سیم بکسل تاور کرین| تجهیزات صنعتی کاریز |
| Iran-مرکزی تهران |
| 021-55400161 |
واردات، تولید و توزیع طناب های فولادی سیم بکسل مخصوص تاورکرین در تجهیزات صنعتی کاریز.
فروش سیم بکسل فولادی تاورکرین
فروش سیم بکسل نتاب تاورکرین
فروش سیم بکسل پوست ماری تاورکرین
فروش سیم بکسل نتاب 7*19 تاورکرین
فروش سیم بکسل 7*35 تاورکرین
فروش سیم بکسل Non rotating Wire Rope | Rotation Resistant
فروش سیم بکسل جرثقیل
فروش سیم بکسل مفز فولادی
فروش سیم بکسل 37*6
فروش سیم بکسل 36*6
فروش سیم بکسل 19*6
ویژگی سیم بکسل تاورکرین:
ایمنی و قابلیت اطمینان برای سیم بکسل های به کار رفته در بخش ساخت و ساز ساختمان بسیار مهم است. گرایش به سمت کارکرد ماشین‌آلات با حداکثر ظرفیت نیز مستلزم جلوگیری از خرابی‌های بسیار پرهزینه ناشی از عملکرد ضعیف سیم بکسل ها می باشد.
بسته به کاربرد، معمولا طناب های بالابر مقاوم در برابر چرخش به صورت کامپکت یا غیر کامپکت را برای تمام جرثقیل های برجی Tower Crane ارائه می دهند.
ساختار و آرایش سیم بکسل نتاب تاورکرین:
سیم بکسل هایی که جهت بکارگیری در تاورکرین ها مورد استفاده قرار میگیرند باید دارای مهمترین ویژگی این دسته از سیم بکسل ها یعنی عدم چرخش Non rotating Wire Rope | Rotation Resistant سیم بکسل در عملیات باربرداری باشند. از آن جهت که تاورکرین ها وسیله ها و ماشین آلات
 | |
| تجهیزات صنعتی کاریز | 021-55400161 |
| بازرگانی فتح بکسل |
| Iran-مرکزی تهران |
| 02155411792- 02155405729 |
منظور از تنسایل یک مفهوم مکانیکی بر روی نمودار های تنش و کرنش می باشد که در نقطه پارگی و شکست اتفاق می افتد. سیم بکسل تاور کرین گرید 1770 نیوتن بر میلیمتر مربع در واقع به ازای هر میلیمتر مربع از سطح مقطع خود در نقطه پارگی می تواند باری برابر با 177 کیلوگرم را حفظ کند. البته عملا تنسایل مفهومی وزنی را برای انتخاب سیم بکسل تاور کرین نشان نمی دهد چرا که در نقطه پارگی اتفاق می افتد و تنها معیاری برای مقایسه قابلیت های گرید های دیگر و بدین مفهوم که سیم بکسل تاور کرین با گرید 1770 دارای قابلیت کششی بالاتری نسبت به نمونه های گرید های پایین تر است می باشد. از مفاهیمی ملموس تر مانند WLL که در اغلب موارد تا 1/3 پایین تر از تنسایل است برای انتخاب سایز سیم بکسل تاور کرین انتخاب می شود. گرید 1770 سطح متوسط از گرید ها مخصوصا برای سیم بکسل تاور کرین که تا تنسایل 2160 نیز تولید می شود می باشد که البته برای اغلب کاربری های عمومی پاسخگو می باشد. دو نوع بافت ساده و کمپکت compact که مفتول های استرند سیم بکسل تاور کرین در بخش بیرونی دارای سطحی بصورت تخت به منظور داشتن مقاومت سایشی بالاتر طراحی شده اند در صنایع لیفتینگ بار با تاور ها مورد استفاده قرار می گیرد.
ویژه گی های سیم بکسل تاورک
 | |
| بازرگانی فتح بکسل | 02155411792- 02155405729 |
| بازرگانی برادران امیر |
| Iran-مرکزی تهران |
| 021-55406871 |
سیم بکسل تاور کرین برای لیفتینگ بار اغلب در ارتفاعات بالا مورد استفاده قرار می گیرد و از این رو به منظور افزایش ایمنی در لیفتینگ می بایست از نوع نتاب استفاده شود. سیم بکسل تاور کرین ها با بکارگیری تعداد بالایی رشته که هر رشته از 7 مفتول با قطر برابر تشکیل شده اند تولید می شود. نوع بافت سیم بکسل تاور کرین استاندارد بوده و بصورت تمام فولادی تولید می شود تا حداکثر مقاومت کششی را داشته باشد.
سیم بکسل تاور کرین در دو ساختار یعنی 19X7 و 35X7 تولید می شود که ساختار 35X7 با قرار گیری یک رشته مفتول به دور ساختار 19X7 تولید شده است. سایز های مختلفی از سیم بکسل در اتصالات تاور کرین ها مورد استفاده قرار می گیرد که در پایین ترین سایز اغلب از 12 میلیمتر و در بالاترین سایز به 36 میلیمتر می رسد.
سیم بکسل تاور کرین دارای بافتی ریز می باشد که حداکثر انعطاف را به همراه دارد. در سایز برابر ساختار 35X7 از سیم بکسل تاور کرین دارای مفتول هایی با قطر کمتر و انعطاف بالاتر می باشد و به سبب همین بافت ریز است که سیم بکسل نتاب تاور کرین ها را به سیم بکسل پوست ماری نیز می شناسند.
نحوه بافت سیم بکسل تاور کرین بگونه ای است که رشته ها در هر سطح خلاف جهت رشته های سطح مجاور قرار می گیرند و این ام
 | |
| بازرگانی برادران امیر | 021-55406871 |
| قطر(mm) | حداقل نیروی برشی(1960N/mm2) | Kg وزن هر 100 متر |
| 6 | 23,1 | 14,4 |
| 7 | 31,5 | 19,6 |
| 8 | 41,1 | 25,7 |
| 9 | 52,1 | 32,5 |
| 10 | 64,3 | 40,1 |
| 11 | 77,8 | 48,5 |
| 12 | 92,6 | 57,9 |
| 13 | 109 | 67,8 |
| 14 | 126 | 78,6 |
| 16 | 165 | 103 |
| 18 | 208 | 135 |
| 19 | 233 | 150 |
| 20 | 257 | 167 |
| 21 | 270 | 184 |
| 22 | 311 | 202 |
| 24 | 370 | 240 |
این جدول برای سیم بکسل های تاور کرین با ساختار 19X7 حاکم می باشد و دیدی نسبی برای مقایسه قابلیت های سایز های مختلف می دهد. برای انتخاب دقیق بر حسب عددی می توان به جداول دارای WLL مراجعه نمود.
در اینجا قصد معرفی کلیه ساختار های سیم بکسل که بر روی تاور کرین های دریایی اتصال پیدا می کنند را داریم. پیشنهاد می شود قبل از خرید و اتصال برای کسب اطلاعات دقیق تر از مشخصات و تناسب این ساختار ها با تاور کرین مورد نظر با کاشناسان مشورت نمایید. لازم به ذکر است که تمامی ساختار های سیم بکسل تاور معرفی شده دارای مغزی از جنس فولادی IWRC هستند به جز ساختار نتاب 18X7 که دارای یک مغزی از جنس کنفی است.
| بازرگانی ويكي واير |
| Iran-شمال تهران |
| 021-55411976 |
سیم بکسل اتصالی بر روی تاور کرین ها اغلب در متراژ بالا و برای لیفتینگ بار تا ارتفاعات بالا مصرف می شود. از این رو سیم بکسل تاور کرین را بگونه ای انتخاب می کنند که دارای حداقل لنگر در لیفتینگ بوده و در برابر گردش و پیچ خوردن مستحکم باشد. ساختار سیم بکسل تاور کرین از نوع Non-rotating یا مقاوم در برابر تاب انتخاب می شود. دو ساختار کاربردی سیم بکسل نتاب به قرار زیر هستند:
19X7
35X7
هر دو ساختار از سیم بکسل تاور کرین نتاب بوده و بصورت تمام فولادی تولید می شوند. بصورت کلی از بافت های ریز یعنی از تعداد رشته های بالا و مفتول هایی با قطر کم در تولید سیم بکسل تاور کرین ها استفاده می شود. این بافت ریز سبب می شود که سیم بکسل تاور دارای انعطاف بالایی بوده و ظاهری خیره کننده داشته باشد. سیم بکسل تاور کرین اغلب در سایز حداقلی 8 میلیمتر تولید شده و در سایز های بالا تا 38 میلیمتر نیز مورد استفاده قرار می گیرد.
مشخصات کیفی سیم بکسل تاور کرین در وحله اول شامل مقاومت کششی تنسایل و مقاومت سایشی سختی سطحی می باشد. انعطاف و بازگشت پذیری که اغلب با بکارگیری درصد پایینی وانادیوم V در ترکیبات آلیاژی فولاد پدید می آید از دیگر فاکتور های کیفی سیم بکسل نتاب محسوب می شود. در افزایش مقاومت
 | |
| بازرگانی ويكي واير | 021-55411976 |
| فرا بکسل |
| Iran-غرب تهران |
| 021-44427405 |

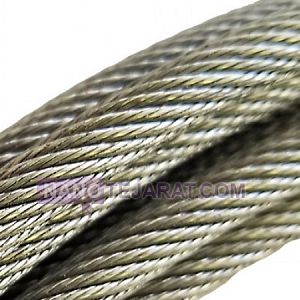

سیم بکسل های اتصالی بر روی تاور کرین ها از نوع نتاب هستند که بسته به ظرفیت بار تاور کرین ها در دو ساختار 19X7 و 35X7 مورد استفاده قرار می گیرند. قطر تمامی مفتول های فولادی بکار رفته در تمامی رشته ها استرند ها در ساختار سیم بکسل نتاب تاور کرین برابر یعنی بافت نوع استاندارد دارند. تعداد بالای رشته یا استرند و قطر کم این ساختا ها سبب می شود که ظاهری شبیه به پوست مار داشته و از این رو سیم بکسل اتصال تاور ها را به سیم بکسل پوست ماری نیز می شناسند. زاویه گردش هر یک از 19 رشته در ساختار سیم بکسل تاور کرین در شکل گیری مشخصات مکانیکی آن بسیار موثر است بگونه ای که در هر لایه از داخل به خارج جهت گردش رشته ها بر عکس می شود تا عملا در هیچ یک از جهت های ساعتگرد و پاد ساعتگرد سیم بکسل تاور کرین باز نشود. همین مشخصه مثبت می باشد که در لیفتینگ بار در ارتفاعات بالا توسط تاور کرین گشتاور و لنگر ناشی از گردش بار پدید نمی آید.
سیم بکسل هاور کرین یا بصورت ساده تولید می شود و یا به صورت کامپکت. ساختار های ساده دارای مفتول هایی با پروفیل گرد و ساختار های کامپکت دارای مفتول هایی با پروفیل ویژه هستند که در یک سمت بیرون استرند تخت می باشد. این ساختار و شکل هندسی مفتول ها سبب می شود تا
 | |
| فرا بکسل | 021-44427405 |
| تکین بکسل |
| Iran- جنوب تهران |
| 021-55422784 |
سیم بکسل اتصالی بر روی تاور کرین ها با دو ساختار که هر دو بصورت نتاب بافته شده اند مورد استفاده قرار می گیرد. در حالی که محبوب ترین ساختار سیم بکسل تاور کرین از نوع نتاب ساختار 19 رشته بصورت 19X7 می باشد ساختار های 35 رشته بصورت 35X7 نیز اغلب در سایز های بالاتر مورد استفاده قرار می گیرند.
سیم بکسل نتاب تاور کرین با ساختار 35X7 در واقع با قرار گیری یک لایه استرند بر روی سطح بیرونی ساختار 19X7 تولید می شود. در سایز برابر سیم بکسل تاور 35 رشته دارای بافتی ریز تر و انعطاف بالاتر از ساختار 19 رشته می باشد. در تولید سیم بکسل تاور کرین 35 رشته از مفتول های فولادی پر کربن استفاده شده است که طی یک عملیات سرمایش و گرمایش پیوسته بردار های داخلی فولاد آنها یکدست شده و در نتیجه مشخصات مکانیکی از جمله سختی سایشی و تنسایل بسیار بالایی دارند.
سیم بکسل تاور کرین 35 رشته با تنسایل بالا و میزان حداقلی 1770 نیوتن بر میلیمتر مربع N/mm2 تولید می شود. بر حسب نیاز های فنی تاور کرین ها قابلیت استفاده از سیم بکسل نتاب تاور کرین تا تنسایل 2160 نیوتن بر میلیمتر مربع نیز وجود دارد. ساختار 35X7 از سیم بکسل تاور کرین اغلب در سایز های بالای 12 میلیمتر و تا 36 میلیمتر مورد استفاده قرار می گیرند. نوع بافت ر
 | |
| تکین بکسل | 021-55422784 |
| سیم بکسل برادران امیر |
| Iran-مرکزی تهران |
| 021-55406871 |
سیم بکسل تاور کرین که به ریز بافت نیز معروف است از آلیاژ های فولادی تولید می شود تا دارای مقاومت کششی مناسب برای لیفتینگ بار با تاور ها را داشته باشد. از آنجایی که درصد بسیار بالایی از آلیاژ فولاد را عنصر فلزی آهن تشکیل می دهد که دارای الکترون های ناپایدار است مفتول های سیم بکسل تاور کرین بدون محافظت سطحی به سرعت زنگ می زنند.
سیم بکسل تاور کرین از نوع نتاب بوده و اغلب به صورت گالوانیزه سرد با پوششی نازک از فلز روی زینک که دارای ضخامت 16 الی 18 میکرون است آبکاری می شود. آبکاری گالوانیزه سیم بکسل تاور کرین یک مقاومت محیطی نسبی در برابر زنگ زدگی را برای سیم بکسل نتاب تاور کرین پدید آورده که در صورتیکه خراشیده نشود عملکرد مناسبی دارد. از این رو به منظور افزایش مقاومت محیطی اغلب تولید کنندگان سیم بکسل تاور کرین را پس از فرایند گالوانیزه گریس کاری نیز می کنند.
دو ساختار سیم بکسل تاور کرین یعنی 19X7 , 35X7 هر دو دارای بافت استاندارد هستند که قطر تمامی مفتول های آنها برابر است اما با این وجود می توانند بصورت کامپکت تولید شده باشند. سیم بکسل نتاب تاور کرین بصورت کامپکت دارای مفتول هایی است که در قسمت بیرونی رشته ها بصورت تخت قرار می گیرند. این شکل از سطح مقطع
 | |
| سیم بکسل برادران امیر | 021-55406871 |
| پیشگام بکسل |
| Iran-مرکزی تهران |
| 09121853918 |
سیم بکسل تاور کرین Tower crane بر خلاف سیم بکسل هایی که بر روی جرثقیل های سقفی اتصال پیدا می کند از نوع نتاب مورد استفاده قرار می گیرد. در واقع با توجه به اینکه تاور کرین ها به لیفتینگ بار در ارتفاعات بلند می پردازند طول سیم بکسل تاور کرین بسیار بالا و ارتفاع لیفتینگ زیاد است. این امر سبب می شود که در صورت ایجاد گردش در سیم بکسل تاور کرین این سیم با لنگر و تنش برشی بالایی روبرو شده و دچار پارگی گردد. از این رو سیم بکسل تاور کرین را بصورت نتاب انتخاب می کنند.
سیم بکسل نتاب تاور کرین در سایز های مختلفی از 8 میلیمتر به بالا تولید می شود. در تولید سیم بکسل تاور کرین از مفتول های فولادی با قطر کم و با تعداد بالای رشته یا استرند استفاده می شود. پر کاربرد ترین ساختار های سیم بکسل نتاب تاور کرین عبارتند از:
19X7
35X7
سیم بکسل تاور کرین بصورت تمام فولادی تولید می شود. در تولید مفتول های سیم بکسل نتاب اتصالی بر روی تاور کرین ها اغلب از گرید های پر کربن فولاد استفاده می شود که طی عملیات سخت کاری حرارتی قرار داشته و دارای تنسایل مقاومت کششی حداقل 1770 نیوتن بر میلیمتر مربع هستند. سیم بکسل تاور کرین با برند های مختلف بر روی قرقره های چوبی مستحکم و در متراژ 1000 متری به بازار ع
 | |
| پیشگام بکسل | 09121853918 |
| ابزار بکسل مهرداد |
| Iran-مرکزی تهران |
| 0935-1818236 |

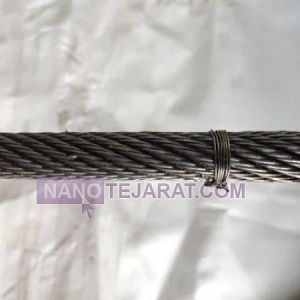

تاور کرین ها ماشین های لیفتینگ بار هستند که از یک جک هیدرولیک برای تغییر ارتفاع استفاده می کنند. سیم بکسل تاور کرین نه تنها می بایست قابلیت کششی بسیار بالایی داشته باشد بلکه باید در برابر تاب یا گردش بار که در ارتفاعات بلند می تواند گشتاور و پارگی سیم را به دنبال دارد مقاوم باشد. از این رو سیم بکسل تاور کرین را از نوع نتاب Non-rotating انتخاب می کنند. مبنای بافت و تولید سیم بکسل تاور ها بگونه ای است که هر یک از لایه ها در جهت مقابل لایه مجاور خود بافته می شود و این نوع بافت خاصیت ضد تاب را برای این سیم بکسل فراهم می کند.
سیم بکسل نتاب تاور کرین ها را یا با بافت 19 رشته بصورت 19X7 مورد استفاده قرار می دهند که از سایز 6 میلیمتر به بالا تولید می شود و یا بصورت 35 رشته با ساختار 35X7 که در واقع با قرار گیری یک لایه استرند بیشتر بر روی ساختار 19 رشته تولید شده است و در سایز های بالاتر تا 36 میلیمتر برای جرثقیل های بزرگتر مورد استفاده قرار می دهند.
سیم بکسل تاور کرین از آلیاژ های سخت فولادی تولید می شود بگونه ای که مقاومت کششی یا تنسایل بالایی از خود نشان داده و با بکارگیری عملیات سخت کاری حرارتی قابلیت های مکانیکی آن بهبود داده شده است. تنسایل سیم بکسل تاور در محدوده 1770
 | |
| ابزار بکسل مهرداد | 0935-1818236 |
تاور کرین ها اغلب بصورت پایه ای و ثابت برای عملکرد در محیط هایی که ساخت و ساز بصورت انبوه صورت می گیرد نصب شده و بر خلاف جرثقیل های ماشینی که پرتابل هستند اغلب بیس و پایه ثابتی داشته اما ارتفاع لیفتینگ بسیار بالاتر و قابلیت های عملکرد مناسب تری دارند. تاور ها دارای اجزا و بخش هایی با مبانی ساده فیزیکی بوده و از مفهوم اصل گشتاور در اتصال قلاب و سیم بکسل نتاب تاور کرین با بار بر روی یک خرپا استفاده می کنند که از یک ترولی برای حرکت افقی بار که همزمان با این حرکت بلوک های سنگین سیمانی نیز در طرف دیگر برای ایجاد بالانس حرکت می کنند استفاده می شود. اجزای تشکیل دهنده ساختمان تاور کرین به قرار زیر هستند.نحوه عملکرد تاور کرین در واقع شبیه به آسانسور یعنی با برقراری تعادل در گشتاور های ناشی از اتصال بار بر روی سیم بکسل تاور و گشتاور وزنی ناشی از قرارگیری بلوک های سیمانی در طرف دیگر صورت میپذیرد. برای درک بهتر نحوه عملکرد تاور کرین می بایست آشنایی بیشتری با مفهوم گشتاور در علم مکانیک داشته باشیم که بصورت مختصر به توضیح این مفهوم می پردازیم.
گشتاور در علم مکانیک از حاصل ضرب نیروی وزن در ارتفاع از سطح اتکا تعریف می شود که ای معادله بصورت T = F * r نوشته می شود که در این رابطه T گشتاور بر حسب نیوتن-متر، F نیرو بر حسب نیوتن و r فاصله یا بازو بر حسب متر می باشد. البته در صورتیکه زاویه ای برابر تتا نیز بین راستای نیرو و بازو وجود داشته باشد سینوس زاویه تتا نیز می بایست در رابطه حلاظ شود. به بیان ساده تر در عملکرد تاور کرین دو نیروی وزن در دو طرف بازوی اتصالی بر روی ستون قرار گرفته اند. حاصل ضرب وزن متصل به قلاب و سیم بکسل تاور کرین در فاصله بازو تا ستون می بایست با حاصل ضرب وزن بلوک های سمت دیگر ستون در طول بازوی اتصالی برابر شود. از همین روست که زمانیکه بار بصورت افقی بر روی تاور کرین حرکت می کند وزنه های بلوک مانند نیز بر روی بازو منتقل می شوند.
ساختار 35X7 برای سیم بکسل نتاب تاور کرین هم بصورت گالوانیزه و هم بدون پوشش سطحی هم با خواب ساده و هم با خواب لنگ Lang lay تولید می شود. این خانواده از ساختار سیم بکسل تاور بصورت 32X7T 34X7 و 37X7 نیز موجود می باشد. بر روی انواع کرین های دریایی، تاور های سکویی، انواع پیلار Pillar ها و جرثقیل ها از این ساختار سیم تاور که در صورت نیاز به مقاومت سایشی بیشتر پیشنهاد به بکاربری نوع کامپکت Compact آن می باشد استفاده می شود. در جدول زیر به بررسی MBL یا حداقل نیروی گسیختگی ساختار 35X7 از سیم بکسل تاور کرین در دو تنسایل 1960 و تنسایل 2160 می پردازیم.
| MBL نیروی پارگی | |||||
|---|---|---|---|---|---|
| قطر حداقل | جرم تقریبی | MBL حداقل نیروی پارگی | |||
| 1960 Mpa | 2160 Mpa | ||||
| [mm] | [kg/m] | [kN] | [Kg] | [kN] | [Kg] |
| 8 | 0,291 | 45.20 | 4,610 | 48.40 | 4,940 |
| 9 | 0.368 | 57.20 | 5,830 | 61.20 | 6,240 |
| 10 | 0.454 | 70.60 | 7,200 | 75.60 | 7,710 |
| 11 | 0.549 | 85.40 | 8,710 | 91.50 | 9,930 |
| 12 | 0.654 | 101.61 | 10,363 | 109.00 | 11,100 |
| 13 | 0.767 | 119.25 | 12,163 | 128.00 | 13,100 |
| 14 | 0.890 | 138.30 | 14,106 | 148.00 | 15,100 |
| 16 | 1.162 | 180.63 | 18,424 | 194.00 | 19,800 |
| 18 | 1.471 | 228.61 | 23,318 | 245.00 | 25,000 |
| 20 | 1.816 | 282.24 | 28,788 | 302.00 | 30,800 |
| 22 | 2.197 | 341.51 | 34,834 | 366.00 | 37,300 |
| 24 | 2.615 | 406.43 | 41,455 | 435.00 | 44,400 |
| 26 | 3.069 | 476.99 | 48,652 | 511.00 | 52,100 |
| 28 | 3.559 | 553.19 | 56,425 | 593.00 | 60,500 |
| 32 | 4.650 | 723.00 | 73,700 | 774.00 | 79,000 |
| 36 | 5.880 | 914.00 | 93,200 | 980.00 | 100,000 |
| 38 | 6.560 | 1,020.00 | 104,000 | 1,090.00 | 111,000 |
| 40 | 7,260 | 1,130.00 | 115,000 | 1,210.00 | 123,000 |
شایان ذکر است که تنسایل مفهومی مکانیکی می باشد که تنها تابع متریال و ترکیبات شیمیایی همراه با نوع و نحوه عملیات حرارتی می باشد حال آنکه MBL بر حسب سایز سیم بکسل و ادوات فلزی لیفتینگ تغییر می کند.
| دراکو بکسل |
| Iran- جنوب تهران |
| 021-55409906 |
سیم بکسل تاور کرین از گرید های بالای فولادی تولید شده و اغلب بصورت گریس کاری شده روغن اندود و یا بصورت گالوانیزه سرد به رنگ نقره ای براق در بازار یافت می شود. سیم بکسل تاور کرین در دو ساختار یعنی ساختار 19 رشته یا 19X7 با کاربری گسترده تر و ساختار 35 رشته یا 35X7 با کاربری محدودتر مورد استفاده قرار می گیرد.
سیم بکسل تاور کرین از نوع نتاب است یعنی برای افزایش امنیت در کاربری و به منظور جلوگیری از ایجاد لنگر در بار پس از لیفتینگ بر روی تاور کرین ها که در ارتفاعات بالایی صورت می گیرد بصورت نتاب تولید شده است. در بافت ساختار های سیم بکسل نتاب تاور کرین رشته ها در هر لایه در خلاف جهت لایه مجاور بافته می شوند که خاصیت عدم گردش را پدید می آورد.
ساختار 35 رشته از سیم بکسل تاور کرین بصورت تمام فولادی تولید شده و در سایز برابر دارای انعطاف بالاتری نسبت به ساختار 19X7 است. اغلب در سایز های بالای 14 میلیمتر از سیم بکسل تاور کرین 35 رشته استفاده می شود که می تواند تا سایز 36 میلیمتر برای اتصال بر روی تاور کرین های عظیم الجثه نیز مورد استفاده قرار گیرد.
تنسایل کششی سیم بکسل تاور کرین نتاب 35 رشته برای داشتن مقاومت کششی بالا در محدوده 1770 الی 2160 نیوتن بر میلیمتر مربع تولید می
 | |
| دراکو بکسل | 021-55409906 |
| فورس وایر |
| Iran- جنوب تهران |
| 021-55416424 |

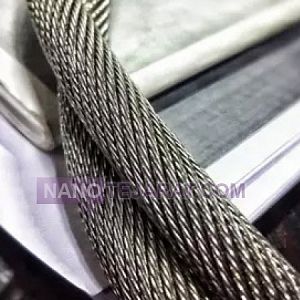

بیشترین تعداد استرند ها در میان ساختار های سیم بکسل تاور کرین مربوط به ساختار 35X7 می باشد که در واقع از یک سیم بکسل نتاب با ساختار 19X7 بعنوان مغزی که به دور آن استرند های بیرونی سیم بکسل تاور کرین بافته شده اند می باشد. کاربری محدودی اغلب بر روی برخی از تاور های عظیم الجثه که اغلب کاربری ساخلی و دریایی دارند برای این ساختار از سیم بکسل تاور کرین وجود دارد که اغلب در سایز های بالای 18 میلیمتر نیز مورد استفاده قرار می گیرد. مفتول های فولادی بکار گرفته شده در بافت سیم بکسل تاور کرین با ساختار 35X7 تماما در قطری برابر بوده و دارای بافت نوع استاندارد هستند. پوشش سطحی این ساختار اغلب یا بصورت گالوانیزه سرد و یا بصورت روغنی با روغن سیاه و گاهی طلائی انجام می گیرد. تنسایل مقاومت کششی مفتول ها در ساختار سیم بکسل 35 رشته تاور کرین بالای 1770 نیوتن بر میلیمتر مربع و در بسیاری موارد 1960 و حتی بالاتر می باشد که در لیفتینگ بار در ارتفاعات بالا توسط تاور کرین ها امنیت و قابلیت های کششی مناسبی را داشته باشد. در سایز برابر نسبت به ساختار 19X7 مفتول های فولادی بکار رفته در ساختار سیم بکسل تاور کرین 35X7 ریز تر و انعطاف بالاتری را بوجود می آورند. این سیم بر روی قرقره های چوبی مس
 | |
| فورس وایر | 021-55416424 |
| جنرال بکسل |
| Iran- جنوب تهران |
| 021-55412101 |
سیم بکسل اتصالی بر روی تاور کرین ها در سایز 18 میلیمتر علاوه بر داشتن قابلیت کششی بسیار بالا تنسایل بالا می بایست در برابر حرکت گردشی که عامل ایجاد لنگر در لیفتینگ است مقاوم باشند. از این رو از سیم بکسل های نتاب NON-ROTATING بر روی تاور کرین ها استفاده می شود. سیم بکسل تاور کرین 18 میلیمتر تنها از گرید های بالای فولادی و در دو ساختار مختلف 19X7 و یا 35X7 مورد استفاده قرار می گیرد که بر روی قرقره های 1000 متری عرضه می شود. نوع بافت بکار رفته در تولید سیم بکسل تاور کرین استاندارد است بدین معنا که قطر مفتول های بکار رفته در تمامی رشته ها و استرند ها یکسان می باشد. تنسایل کششی سیم بکسل تاور کرین حداقل 1770 و حداکثر 2160 نیوتن بر میلیمتر مربع انتخاب می شود. سختی سطحی که معرف مقاومت سایشی سیم بکسل نتاب تاور کرین ها میزان حداقلی 42 راکول را دارد که گاهی به بالای 47 راکول نیز می رسد.
برند های متفاوتی در دنیا به تولید سیم بکسل تاور کرین ها می پردازند که شناخته شده ترین آنها برند کیس وایر کره و یوشامارتین چین می باشند. در اغلب موارد سیم بکسل تاورکرین 18 میلیمتر همراه با سرتیفیکت عرضه می شوند. جنرال بکسل وارد کننده و ارائه دهنده مشاوره فنی خرید انواع سیم بکسل در ایران می باشد.
 | |
| جنرال بکسل | 021-55412101 |
| بازرگانی برادران امیر |
| Iran-مرکزی تهران |
| 021-55406871 |
سیم بکسل تاور کرین از نوع نتاب بافته می شود بدین معنا که در برابر تنش های پیچشی چه در راستای ساعت گرد و چه در خلاف جهت آن باز نمی شود. پر کاربردترین سایز های سیم بکسل تاور کرین که در سایز 8 الی 24 میلیمتر مورد استفاده قرار می گیرد ساختار تمام فولادی 19 رشته 19X7 می باشد. سیم بکسل اتصالی تاور کرین ها دارای تعداد بالای رشته و تعداد کم مفتول در هر رشته بوده و دارای مفتول هایی با قطر کم می باشد. از این رو سیم بکسل تاورکرین اغلب انعطاف بالایی داشته و به پوست ماری نیز معروف می باشد.
سیم بکسل تاور کرین 19 رشته در گرید های بالای فولادی تولید یم شود بدین معنا که مفتول های فولادی بکار گرفته شده در تولید آن دارای درصد بالایی کربن بوده و با عملیات سخت کاری حرارتی تولید می شوند. از دو تنسایل 1770 و 1960 در تولید اغلب سیم بکسل های اتصالی بر روی تاور کرین ها استفاده می شود. از معتبر ترین برند های تولید کننده سیم بکسل تاور کرین می توان به برند کیس وایر کره و سوشامارتین چین اشاره نمود. سیم بکسل تاور کرین 19 رشته هم بصورت گالوانیزه و هم بصورت روغن کاری شده مورد استفاده قرار می گیرد.
 | |
| بازرگانی برادران امیر | 021-55406871 |
| فورس وایر |
| Iran- جنوب تهران |
| 021-55416424 |

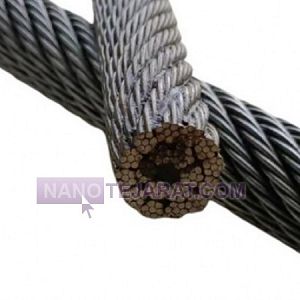

تنسایل کششی یکی از کمیت هایی است که برای مقایسه قابلیت های کششی سیم بکسل ها مد نظر قرار می گیرد که در محدوده بین 1350 در پایینترین حالت و 2160 در بالاتری حالت نوسان دارد. با توجه به حساسیت کاربری سیم بکسل اتصالی تاور کرین اغلب حداقل تنسایل بکار رفته در تولید آنها 1770 نیوتن بر میلیمتر مربع می باشد. سیم بکسل تاور کرین با تنسایل 1960 Mpa یکی از یاده آل ترین گرید های سیم بکسل فولادی در کاربری اتصالات تاور کرین ها می باشد که در مرحله پارگی و شکست قابلیت تحمل بار به میزان 196 کیلوگرم به ازای هر میلیمتر مربع از سطح مقطع خود را دارد. میزان بار امن برای این سری از سیم بکسل های تاور کرین با گرید 1960 با ظریب امنیتی بالا گاهی تا 3:1 و طبق اعدادی که تحت نام WLL در جدول ها و هند بوک های سیم بکسل تاور کرین مشخص شده است انتخاب می شود. لازم به ذکر است که تنسایل کمیتی است که به سایز سیم بکسل ارتباطی پیدا نمی کند حال آنکه WLL برای سایز های مختلف مقادیر متفاوتی دارد.
 | |
| فورس وایر | 021-55416424 |
| فورس وایر |
| Iran- جنوب تهران |
| 021-55416424 |

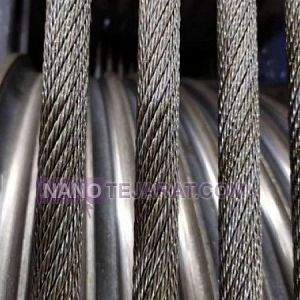

شرکت کیسوایر KISWIRE کره بزرگترین تولید کننده سیم بکسل در سطح دنیا محسوب می شود که در واقع بزرگترین شرکت صنایع فولاد این کشور قدرتمند صنعتی نیز می باشد. سیم بکسل تاور کرین کیس وایر کره هم بصورت ساده و هم بصورت کامپکت هم با خواب ساده و هم با خواب لنگ Lang lay و در سایز های مختلف اغلب در گرید 1770 تولید می شود. سختی سطحی بسیار بالا در برابر اعمال تنش های سایشی، مقاومت حرارتی بالا، قابلیت فنریت مناسب و مستفاده از مفتول هایی یکپارچه بدون هیچ شکستگی و ترک از مشخصات و مزایای مثبت سیم بکسل کیسوایر کره برای تاورکرین ها محسوب می شود. قیمت فروش سیم بکسل کیسوایر طبیعتا بالاتر از برند های چینی و هندی معدل و از نظر کیفی در رقابت با برند هایی چون برایدون انگستان، فون باومن آلمان و الیویرا پرتغال می باشد. عرضه سیم بکسل تاور کرین کیسوایر از سایز های 8 الی 24 میلیمتر در این مجموعه صورت می گیرد.
 | |
| فورس وایر | 021-55416424 |
| فورس وایر |
| Iran- جنوب تهران |
| 021-55416424 |

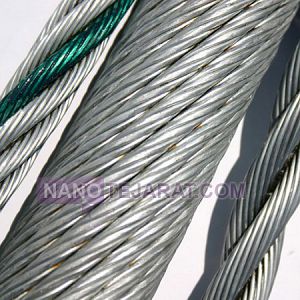

سیم بکسل های کامپکت Compact در واقع نوع خاصی از سیم بکسل می باشند که می توانند برای تمامی ساختار ها نیز مورد استفاده قرار گیرند بگونه ای که پروفیل مفتول بکار رفتهدر استرند های خارجی غیر دایره و بگونه ای است که در دید بیرونی بصورت تخت دیده می شود. سیم بکسل تاور کرین از نوع کامپکت دارای قابلیت های سایشی بالاتری از نمونه های ساده بوده و قیمت بالاتری نیز دارد. هم ساختار های 19 استرندی و هم 35 استرندی از سیم بکسل نتاب تاور کرین از نوع کامپکت در صنایع مورد استفاده قرار می گیرند که برای کاربری های حساس تر با مقاومت بیشتر و اغلب تنسایل های بالا تولید می شوند. هم نوع خواب ساده و هم نوع خواب Lang از این سری سیم بکسل های تاور کرین مورد استفاده قرار می گیرند. بازرگانی فورس وایر وارد کننده گرید ها و بافت های مختلف سیم بکسل برای اتصالات جرثقیل و تاور کرین در ایران می باشد.
 | |
| فورس وایر | 021-55416424 |
| فورس وایر |
| Iran- جنوب تهران |
| 021-55416424 |

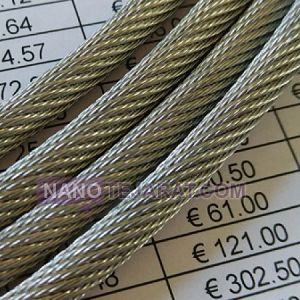

یکی از محبوب ترین ساختار های سیم بکسل تاور کرین ساختار 19 رشته ای است که در هر رشته از آن 7 مفتول بکار رفته است. این ساختار که قرار گیری لایه های مختلف استرند ها بصورت یک در میان بصورت برعکس می باشد در برابر تاب مقاوم می باشد. سیم بکسل تاور کرین 19X7 از گرید های بالای فولادی اغلب با تنسایل حداقلی 1770 نیوتن بر میلیمتر مربع تمام فولادی تولید می شود و در سایز های مختلف تا 36 میلیمتر نیز مورد استفاده قرار می گیرد. پوشش سطحی مفتول های این سیم بکسل 19 رشته تاور کرین یا پوشیده شده با آبکاری گالوانیزه سرد و یا بصورت گریس کاری شده می باشد. یکی از قابلیت های فوق العاده سیم بکسل نتاب تاور کرین نسبت به نمونه های بتاب 6 رشته مانند 6X36 که در اتصالات لیفتینگ مورد استفاده قرار می گیرد این است که قابلیت کاربری بصورت تک رشته را نیز در ارتفاعات بلند دارد.
 | |
| فورس وایر | 021-55416424 |
| فورس وایر |
| Iran- جنوب تهران |
| 021-55416424 |

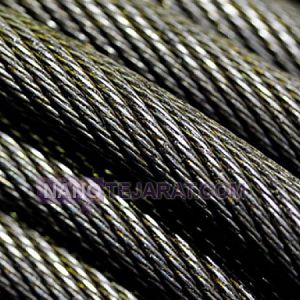

سیم بکسل تاور کرین از نوع سیاه در واقع با بکارگیری مفتول هایی بدون روکش گالوانیزه سطحی تولید شده اند که هم در ساختار 19 و هم در ساختار 35 استرندی مورد استفاده قرار می گیرند. محافظت سطحی مفتول های سیم بکسل تاورکرین سیاه بدون روکش سطحی با بکارگیری روغن و گریس صورت می پذیرد که این ترکیبات از برخورد مستقیم آب و رطوبت با سطح مفتول های فولادی سیم بکسل تاور کرین جلوگیری کرده و مانع زنگ زدگی در آنها می شوند. روغن و گریس سیم بکسل تاورکرین هم به رنگ مشکی که اغلب از روغن های درجه دوم سوخته برای این منظور استفاده شده و یا به صورت گریس های طلایی رنگ با کیفیت بالاتر و محافظت سطحی بیشتر مورد استفاده قرار می گیرند. بازرگانی فورس وایر وارد کننده و عرضه کننده برند های مختلف سیم بکسل تاور کرین در ایران است.
 | |
| فورس وایر | 021-55416424 |
| فورس وایر |
| Iran- جنوب تهران |
| 021-55416424 |

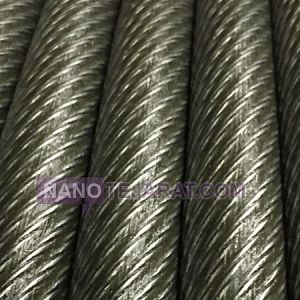

خواب سیم بکسل که در دو نوع Lang lay یا خواب لنگ یا ساده تولید می شود یکی از ویژگی هایی است که بر قابلیت سیم بکسل ها تاثیر می گذارد. سیم بکسل نتاب با خواب لنگ Lang در واقع در شکل ظاهری دارای رسته ها و مفتول هایی است که راستای قرار گیری آنها بصورت موازی با راستای محوری سیم بکسل تاور کرین نبوده بلکه بصورت مورب و زاویه دار نسبت به این محوری قرار گرفته اند. در خواب لنگ از سیم بکسل تاور کرین سطح بیشتری از مفتول ها بر روی رشته های بیرونی قرار می گیرد که سطح تماس بیشتر مقاومت سایشی بیشتری را نیز به همراه دارد. قیمت سیم بکسل تاور کرین از نوع Lang-lay :ه در اغلب موارد بصورت کامپکت نیز تولید می شود در گرید و سایز برابر بالاتر از نمونه های معمولی از سیم بکسل های فولادی اتصالی بر روی تاور کرین ها می باشد.
 | |
| فورس وایر | 021-55416424 |
| تجهیزات صنعتی ایران ال اکسپورت |
| Iran-مرکزی تهران |
| 021-55421083 |
سیم بکسل های تاور کرین که معمولا دارای ساختار 19*7 می باشند، به دلیل کاربرد آنها در تاور کرین ها یا همان جرثقیل برجی که در ساختن برج های بلند مورد استفاده قرار می گیرند، باید از جنس فولادی و دارای انعطاف پذیری بسیار بالا باشند.
برخی از مواردی که با مشاهده آنها سیم بکسل تاور کرین هرچه سریع تر باید تعویض و جایگزین شود:
از هم گسیختگی و شکستگی رشته های سیم بکسل
آسیب دیدگی کلی سیم بکسل از قبیل: له شدن، تاب برداشتن و غیره...
آسیب دیدن هسته سیم بکسل یا کم شدن قطر سیم بکسل
و...
.jpg?width=160&height=160&cropratio=160:160&image=/admin/uploads/سیم-بکسل-تاور-کرین-Tower-crane-steel-wire-rope--تجهیزات-صنعتی-ایران-ال-اکسپورت-107-u2553-08d195-unnamed (5).jpg&url=/admin/uploads/سیم-بکسل-تاور-کرین-Tower-crane-steel-wire-rope--تجهیزات-صنعتی-ایران-ال-اکسپورت-107-u2553-08d195-unnamed (5).jpg "سیم بکسل تاور کرین")
.jpg?width=300&height=300&cropratio=300:300&image=/admin/uploads/سیم-بکسل-تاور-کرین-Tower-crane-steel-wire-rope--تجهیزات-صنعتی-ایران-ال-اکسپورت-107-u2553-08d195-unnamed (5).jpg&url=/admin/uploads/سیم-بکسل-تاور-کرین-Tower-crane-steel-wire-rope--تجهیزات-صنعتی-ایران-ال-اکسپورت-107-u2553-08d195-unnamed (5).jpg "سیم بکسل تاور کرین") | |
| تجهیزات صنعتی ایران ال اکسپورت | 021-55421083 |
| بازرگانی پاسارگاد - سیم بکسل-زنجیر گالوانیزه |
| Iran- جنوب تهران |
| 021-55404648 - 55418596 |
سیم بکسل نتاب 35x7 و 19x7 در انواع سایزهای مختلف از سیم بکسل نتاب 8 میلیمتر الی 50 میلیمتر برای تاورکرین و منظورهای مختلف مورد استفاده قرار میگیرد
بازرگانی پاسارگاد وارد و عرضه کننده انواع سیم بکسل های نتاب و تاورکرینی چینی و کره ای در انواع سایزهای مختلف با نازلترین قیمت می باشد .
کافیست با ما تماس بگیرید و ظرف 1ساعت سیم بکسل نتاب خود را تحویل بگیرید.
 | |
