نازل گازوئیل

مشخصات فنی و عددی نازل گازوئیل

نازل گازوئیل اغلب با بدنه ای از جنس برنزی و طبق استاندارد های EN 293 و EN 299 تولید می شود. در ساختار داخلی نازل گازوئیل از یک دیسک اوریفیس orifice disc استفاده شده و جنس پیچ ها نیز مانند جنس بدنه نازل گازوئیل از برنز می باشد. نوع فیلتر نازل ها بصورت پاششی یا sintered filter انتخاب می شود تا تخلخل لازم را داشته و مانع از افت شدید فشار جریان گازوئیل گردد. تقریبا تمامی نازل های گازوئیل تولیدی شرکت های بزرگ بصورت الکتریکی مورد تست قرار می گیرند که پترن اسپری تمامی انژکتور ها مورد تایید قرار گیرد.

نازل های گازوئیل اغلب در طول، عرض و ارتفاع 15mm×15mm×48mm و دارای دنده های 9/16 اینچی می باشند. نازل گازوئیل با زاویه اسپری 30,45,60,80 درجه و با سه شکل مختلف از پترن اسپری یعنی مخروطی تو خالی، مخروطی نیمه تو پر و مخروطی تو پر تولید و به بازار عرضه می شوند. دبی جریان گازوئیل خروجی از نازل گازوئیل تنها به سایز دهانه نازل بستگی نداشته و تابع غلظت و دانسیته گازوئیل نیز می باشد. در عملکرد نازل گازوئیل فشار جریان اغلب بین 7 الی 10 بار می باشد که این فشار نیز بصورت مستقیم بر دبی سوخت خروجی از نازل گازوئیل تاثیر دارد.

کد خوانی نازل گازوئیل

انتخاب و خرید نازل گازوئیل نیاز به اطلاعات فنی بالایی داشته و امری کاملا مهندسی می باشد. در اغلب موارد کاربران تنها به جایگزینی نازل گازوئیل در سیستم پرداخته و انتخاب نوع آن تنها در مرحله طراحی و تولید صورت می پذیرد. نازل گازوئیل با کد هایی مشخص می شود که این کد ها بر روی بدنه نازل حک شده و دارای مفاهیم مشخصی هستند. از آنجایی که این کد ها بصورت اختصاری بر روی نازل گازوئیل حک شده اند در اینجا روش کد خوانی و مراحل و ترتیب قرار گیری کد ها بر روی نازل را شرح می دهیم.

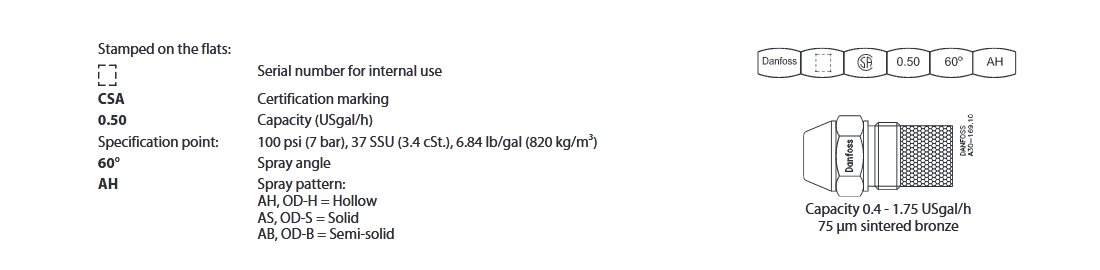

همانگونه که در شکل می بینید اولین خانه از چپ معرف برند تولید کننده نازل گازوئیل می باشد که در اینجا برند Danfoss دانمارک را نشان می دهد. دومین خانه از چب در کد خوانی نازل گازوئیل در اینجا با یک مستطیل مشخص شده است که با شماره سریال نازل پر می شود و دارای کاربری های داخلی برای آن برند می باشد. سومین خانه از چپ در کد خوانی نازل گازوئیل CSA می باشد که نوع سرتیفیکت بکار رفته در تولید نازل را معرفی می کند. چهارمین خانه از چپ که در اینجا عدد 0.50 را نشان می دهد بیانگر حداکثر دبی جریان خروجی نازل گازوئیل می باشد که بر حسب USgal/h یا گالن بر ساعت در استاندارد آمریکایی مشخص می شود. خانه پنجم از سمت چپ که در اینجا 60 درجه را نشان می دهد معرف زاویه پاشش نازل گازوئیل می باشد که همانطور که در بالا گفته شد می تواند میزان حداقلی 45 درجه و حداکثری 80 درجه را داشته باشد.

ششمین خانه از چپ یا اولین خانه از راست در کد نازل گازوئیل یکی از مهمترین مشخصات نازل گازوئیل که پترن پاشش می باشد را نشان می دهد. پترن های AH, OD-H معرف پاشش تو خالی، پترن های AS, OD-S معرف پاشش یک دست و تو پر و پترن AB, OD-B پاشش تو پر غیر یکدست با یک حلقه پر فشار را نشان می دهد. نازل گازوئیل با پترن های AH, AS, AB و OD برای جریان های پر فشار گازوئیل طراحی و تولید می شوند که 3 سری اول با چهار زاویه پاشش مختلف و با ظرفیت پاشش از 0.4 الی 3 گالن در ساعت در واحد آمریکایی تولید شده اند. سری OD از نازل گازوئیل یک سری ویژه با مشخصات مکانیکی در بازه وسیعی می باشد که ظرفیت پاشش در محدوده 0.30 to 35 را پوشش می دهد.

سری های مختلف نازل گازوئیل با برند DANFOSS

Danfoss and Hago® برندی پیشرو در جهان در تولید نازل گازوئیل اسپری دقیق برای ارائه طیف گسترده ای از کاربردها، ظرفیت ها و زوایای پاشش است. این برند از انواع فولاد ضد زنگ و برنج در تولید محصولات استفاده کرده که کلیه محصولات مورد تست کیفی قرار می گیرند. نازل های Danfoss و Hago® - عملکرد، کیفیت و قابلیت اطمینان را برای بیش از 80 سال برای شما به ارمغان می آورد. نازل گازوئیل با برند DANFOSS در رینج متنوعی برای عملکرد در شرایط مختلف با زوایای پاششی مختلفی تولید شده که نیاز های صنعتی مختلفی را پوشش می دهد.

• نازل گازوئیل دانفوس سری HFD/HD: این سری از نازل گازوئیل که به رنگ نقره ای می باشند برای سیستم های پر فشار با دبی بالای سوخت طراحی و تولید می شوند. نازل گازوئیل فولادی DANFOSS بصورت توخالی یا الگوی اسپری جامد در 3 زاویه اسپری مختلف با ظرفیت های 0.3 تا 2.50 USgal/h. انواع HFD و SFD دارای دو فیلتر برنز متخلخل هستند در حالی که انواع HD و SD فقط یک فیلتر نازل دارند. فیلتر نازل مورد استفاده بر روی این محصول از نوع مش برنز یا مونل متخلخل می باشد. ظرفیت عملکرد ایده آل برای این سری از نازل گازوئیل دانفوس 0.6 USgal/h (گالن در ساعت) معادل 2.24 کیلوگرم در ساعت در استاندارد بین المللی می باشد.
• نازل گازوئیل دانفوس تیپ M و MW: این دو تیپ از نازل گازوئیل دانفوس DANFOSS هم در جنس استنلس استیل و هم در جنس برنزی به بازار عرضه می شوند. حداکثر دبی جریان سوخت مورد استفاده در عملکرد این نازل گازوئیل 5.00 gal/h گالن بر ساعت بوده و دارای زاویه پاشش 120 درجه بصورت توخالی است. از این نازل دانفس تغلب بعنوان پاشنده آب استفاده می شود.

برند دانفوس از جمله برند های شناخته شده در دنیا می باشد که کلیه محصولات تولیدی این شرکت مورد تست قرار گرفته و دارای استاندارد CE اتحادیه اروپا می باشد. مقاومت در عملکرد، حفظ راندمان بالا پس از کارکرد طولانی ناشی از بکارگیری متریال هایی با کیفیت بسیار بالا و تکنولوژی بالای این برند در تولید نازل گازوئیل با حداکثر دقت ابعادی می باشد.
